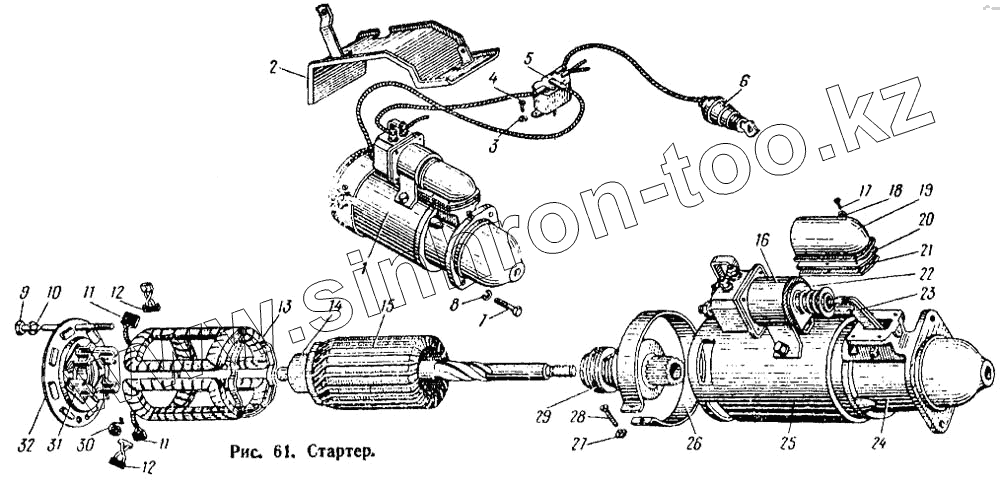

Каталог запасных частей к технике: ЛАЗ 695Н. Стартер
1
2
3
4
5
6
7
8
9
10
11
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 130-3708010 | Стартер типа СТ-130 в сборе | |
| 2 | 375-3708702 | Щиток стартера в сборе | |
| 3 | 252153-П2 | Шайба 5 пружинная | |
| 4 | 440778-П8 | Винт | |
| 5 | 130-3708110 | Реле включения стартера типа РС24-Б в сборе | |
| 6 | 695-3708085 | Включатель зажигания типа ВК-1 в сборе | |
| 7 | 301156-П8 | Болт М12х30 | |
| 8 | 252137-П2 | Шайба 12 пружинная | |
| 9 | СТ21-3708003 | Шпилька стяжная | |
| 10 | Х-1482 | Шайба пружинная | |
| 11 | 1МАФ-12-А | Щетка изолированная | |
| 12 | 1МАФ-13 | Щетка изолированная в сборе | |
| 13 | СТ130-3708110 | Катушка полюсов в сборе | |
| 14 | СТ130-3708220 | Коллектор в сборе | |
| 15 | СТ130-3708200 | Якорь в сборе | |
| 16 | РС14-3708000-Б | Реле стартера типа РС14-Б в сборе | |
| 17 | 8Х-1548 | Винт крепления защитного кожуха | |
| 18 | Х-1012 | Шайба пружинная | |
| 19 | СТ21-3708016 | Кожух защитный | |
| 20 | СТ21-3708015 | Прокладка кожуха | |
| 21 | СТ21-3708017 | Прокладка кожуха | |
| 22 | СТ21-3708007 | Прокладка кожуха со стороны реле | |
| 23 | СТ14-3708020 | Рычаг привода стартера в сборе | |
| 24 | СТ14-3708400Б | Крышка стартера со стороны привода в сборе | |
| 25 | СТ130-3708100 | Корпус стартера в сборе | |
| 26 | СЛ-8534 | Лента корпуса защитная | |
| 27 | 8Х-1531 | Гайка | |
| 28 | МХ-0139 | Винт ленты стяжной | |
| 29 | СТ130-3708600 | Привод стартера в сборе | |
| 30 | 1М3-19 | Пружина щеткодержателя | |
| 31 | 1М3-16 | Щеткодержатель | |
| 32 | СТ130-3708300 | Крышка стартера со стороны коллектора в сборе |
