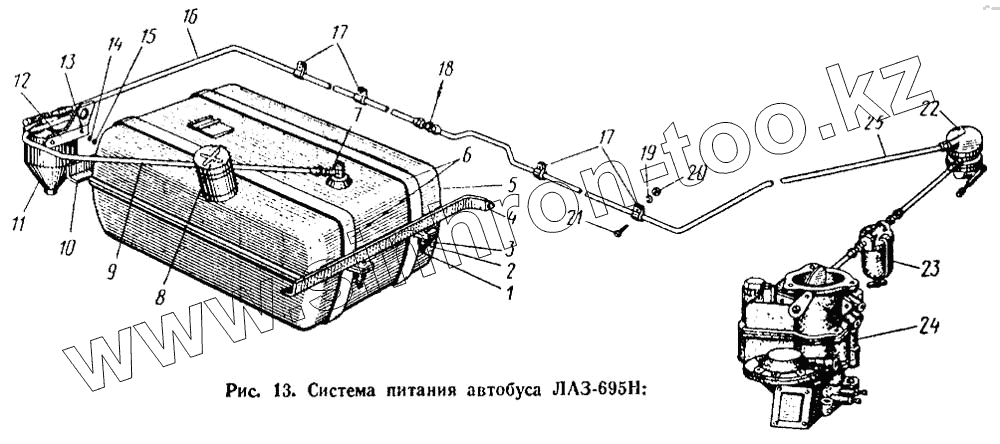

Каталог запасных частей к технике: ЛАЗ 695Н. Система питания автобуса ЛАЗ-695Н
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 305239-П8 | 305239-П8 | Гайка соединительная | |
| 695М-3724046 | 695М-3724046 | Втулка проводов | |
| 695-1108082 | 695-1108082 | Хомут крепления трубопровода | |
| 695Б-1104026 | 695Б-1104026 | Трубка от топливного бака к фильтру-отстойнику | |
| 695Б-1101106 | 695Б-1101106 | Стойка крепления топливного бака задняя левая | |
| 695М-1108098 | 695М-1108098 | Прокладка хомута | |
| 262542-П2 | 262542-П2 | Пробка РКIII-1/4" | |
| 697В-1105080 | 697В-1105080 | Кронштейн крепления фильтра-отстойника | |
| 1 | 201505-П8 | Болт М10х45 | |
| 2 | 250512-П8 | Гайка М10-6Н | |
| 3 | 252006-П8 | Шайба | |
| 4 | 695Е-1101103 | Угольник установки топливного бака задний | |
| 5 | 695Е-1101006 | Бак топливный впускной с трубкой в сборе | |
| 6 | 695Б-1101110 | Хомут топливного бака | |
| 7 | 695-1105016 | Штуцер | |
| 8 | 120-1103009 | Пробка топливного бака с цепочкой в сборе | |
| 9 | 695Б-1104020 | Трубка от топливного бака к фильтру-отстойнику в сборе | |
| 10 | 695Б-1101102 | Уголок установки топливного бака передний | |
| 11 | 150В-1105010 | Фильтр-отстойник топлива в сборе | |
| 12 | 695Б-1105080 | Кронштейн крепления фильтра-отстойника | |
| 13 | 201499-П2 | Болт М10х30 | |
| 14 | 252136-П2 | Шайба 10 пружинная | |
| 15 | 250512-П8 | Гайка М10-6Н | |
| 16 | 695Б-1104030 | Трубка от фильтра-отстойника к топливному насосу в сборе | |
| 17 | 695М-1108072 | Хомут в сборе | |
| 18 | 305240-П29 | Ниппель проходной | |
| 19 | 252134-П2 | Шайба 6 пружинная | |
| 20 | 250508-П8 | Гайка М6-6Н | |
| 21 | 695Б-3506090 | Винт | |
| 21 | 695Б-3506090 | Винт | |
| 22 | 130Т-1106011-Б | Насос топливный типа Б-10 со штуцерами в сборе | |
| 23 | 130-1117010-Б2 | Фильтр тонкой очистки топлива сетчатый в сборе | |
| 24 | 695Е-1107010 | Карбюратор в сборе | |
| 25 | 695М-1104030 | Трубка от фильтра-отстойника к топливному насосу в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
