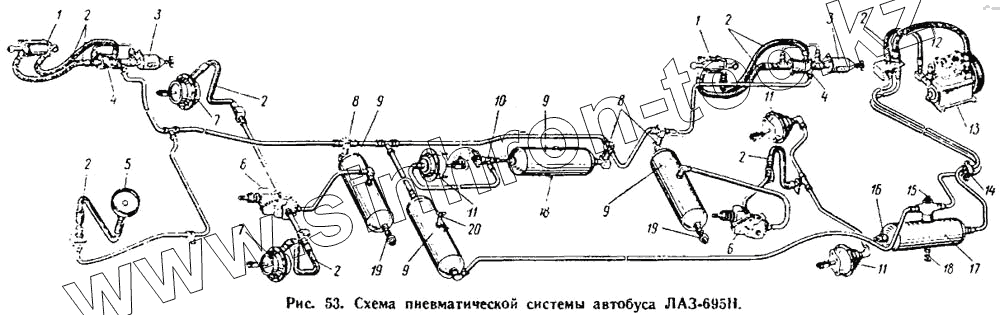

Каталог запасных частей к технике: ЛАЗ 695Н. Схема пневматической системы автобуса ЛАЗ-695Н
2
2
2
2
2
2
2
5
5
6
6
7
7
8
8
9
9
9
9
10
11
11
11
12
13
14
15
16
17
18
18
19
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 695Б-3506090 | 695Б-3506090 | Винт | |
| 695Б-3506090 | 695Б-3506090 | Винт | |
| 695Б-3506090 | 695Б-3506090 | Винт | |
| 695Н-3506362 | 695Н-3506362 | Втулка уплотнительная | |
| 250508-П8 | 250508-П8 | Гайка М6-6Н | |
| 250514-П8 | 250514-П8 | Гайка М12х1,75 | |
| 695-3513026 | 695-3513026 | Гайка крепления тройника | |
| 421002-П29 | 421002-П29 | Гайка накидная | |
| 421002-П29 | 421002-П29 | Гайка накидная | |
| 421005-П29 | 421005-П29 | Гайка накидная М18х1,5 | |
| 421005-П29 | 421005-П29 | Гайка накидная М18х1,5 | |
| 421005-П29 | 421005-П29 | Гайка накидная М18х1,5 | |
| 421005-П29 | 421005-П29 | Гайка накидная М18х1,5 | |
| 421005-П29 | 421005-П29 | Гайка накидная М18х1,5 | |
| 421005-П29 | 421005-П29 | Гайка накидная М18х1,5 | |
| 421005-П29 | 421005-П29 | Гайка накидная М18х1,5 | |
| 421005-П29 | 421005-П29 | Гайка накидная М18х1,5 | |
| 421005-П29 | 421005-П29 | Гайка накидная М18х1,5 | |
| 421005-П29 | 421005-П29 | Гайка накидная М18х1,5 | |
| 421005-П29 | 421005-П29 | Гайка накидная М18х1,5 | |
| 421005-П29 | 421005-П29 | Гайка накидная М18х1,5 | |
| 120-3506350-А1 | 120-3506350-А1 | Кран отвода воздуха в сборе | |
| 695-3506094 | 695-3506094 | Кронштейн переходника | |
| 695-3506094 | 695-3506094 | Кронштейн переходника | |
| 695-3506094 | 695-3506094 | Кронштейн переходника | |
| 695Н-3506094 | 695Н-3506094 | Кронштейн переходника | |
| 695Е-3506303 | 695Е-3506303 | Кронштейн тройника | |
| 421011-П29 | 421011-П29 | Ниппель | |
| 421011-П29 | 421011-П29 | Ниппель | |
| 421014-П29 | 421014-П29 | Ниппель | |
| 421014-П29 | 421014-П29 | Ниппель | |
| 421014-П29 | 421014-П29 | Ниппель | |
| 421014-П29 | 421014-П29 | Ниппель | |
| 421014-П29 | 421014-П29 | Ниппель | |
| 421014-П29 | 421014-П29 | Ниппель | |
| 421014-П29 | 421014-П29 | Ниппель | |
| 421014-П29 | 421014-П29 | Ниппель | |
| 421014-П29 | 421014-П29 | Ниппель | |
| 421014-П29 | 421014-П29 | Ниппель | |
| 421014-П29 | 421014-П29 | Ниппель | |
| 421014-П29 | 421014-П29 | Ниппель | |
| 421014-П29 | 421014-П29 | Ниппель | |
| 698-3405156 | 698-3405156 | Переходник | |
| 698-3506306 | 698-3506306 | Переходник | |
| 699А-3506315 | 699А-3506315 | Переходник | |
| 695М-3506124 | 695М-3506124 | Прокладка | |
| 695-3506101 | 695-3506101 | Скоба | |
| 305394-П | 305394-П | Тройник фланцевый | |
| 695-3506285 | 695-3506285 | Труба | |
| 695Б-3506207-Б | 695Б-3506207-Б | Труба | |
| 695Б-3506215-Б | 695Б-3506215-Б | Труба | |
| 695Б-3506227 | 695Б-3506227 | Труба | |
| 695Б-3506291 | 695Б-3506291 | Труба | |
| 695Е-3506263 | 695Е-3506263 | Труба | |
| 695Е-6108233 | 695Е-6108233 | Труба | |
| 695ЕЭ-3506299 | 695ЕЭ-3506299 | Труба | |
| 695ЕЭ-3506325 | 695ЕЭ-3506325 | Труба | |
| 695М-3506281 | 695М-3506281 | Труба | |
| 695М-3506293 | 695М-3506293 | Труба | |
| 695Н-3816023 | 695Н-3816023 | Труба | |
| 697-3506283 | 697-3506283 | Труба крана отбора воздуха | |
| 697Е-3506235 | 697Е-3506235 | Труба | |
| 697Е-3506279 | 697Е-3506279 | Труба | |
| 699А-3506231 | 699А-3506231 | Труба | |
| 695-3506284 | 695-3506284 | Труба в сборе | |
| 695Б-3506206-Б | 695Б-3506206-Б | Труба в сборе | |
| 695Б-3506214-Б | 695Б-3506214-Б | Труба в сборе | |
| 695Б-3506290 | 695Б-3506290 | Труба тормозного клапана в сборе | |
| 695Е-3506262 | 695Е-3506262 | Труба в сборе | |
| 695Е-3506296 | 695Е-3506296 | Труба в сборе | |
| 695Е-3506324 | 695Е-3506324 | Труба в сборе | |
| 695Е-6108232 | 695Е-6108232 | Труба в сборе | |
| 695М-3506280 | 695М-3506280 | Труба в сборе | |
| 695М-3506292 | 695М-3506292 | Труба в сборе | |
| 695Н-3816022 | 695Н-3816022 | Труба в сборе | |
| 697-3506282 | 697-3506282 | Труба крана отбора воздуха в сборе | |
| 697Е-3506234 | 697Е-3506234 | Труба в сборе | |
| 697Е-3506278 | 697Е-3506278 | Труба в сборе | |
| 699А-3506230 | 699А-3506230 | Труба в сборе | |
| 421041-П | 421041-П | Угольник ввертный | |
| 695-6108111 | 695-6108111 | Уплотнитель пневмотрубопроводов | |
| 695М-3506123 | 695М-3506123 | Хомут | |
| 252134-П2 | 252134-П2 | Шайба 6 пружинная | |
| 252137-П2 | 252137-П2 | Шайба 12 пружинная | |
| 697Е-3721070 | 697Е-3721070 | Штуцер ввертной | |
| 421020-П29 | 421020-П29 | Штуцер ввертной | |
| 421023-П29 | 421023-П29 | Штуцер ввертной | |
| 305286-П29 | 305286-П29 | Штуцер фланцевый | |
| 2 | Л158В-3506360 | Шланг гибкий тормозных камер в сборе | |
| 2 | Л158В-3506360 | Шланг гибкий тормозных камер в сборе | |
| 2 | Л158В-3506360 | Шланг гибкий тормозных камер в сборе | |
| 5 | 699А-3801010 | Комбинированный прибор (КП-111) | |
| 5 | 699А-3801010 | Комбинированный прибор (КП-111) | |
| 6 | 130Б-3514010-Б | Кран тормозной в сборе | |
| 7 | 158-3519009 | Камера тормозная передняя левая в сборе | |
| 7 | 158-3519008 | Камера тормозная передняя правая в сборе | |
| 8 | 695Б-3513150 | Клапан обратный в сборе | |
| 9 | 256Б-3513015 | Баллон воздушный в сборе | |
| 10 | 698-3508430 | Клапан включения усилителя в сборе | |
| 11 | 200-3519111-ВТ | Камера тормозная задняя в сборе | |
| 11 | 200-3519111-ВТ | Камера тормозная задняя в сборе | |
| 12 | 695М-3506352 | Шланг высокого давления в сборе | |
| 13 | 130-3509015-Б | Компрессор с нижней крышкой и шкивом в сборе | |
| 14 | 695М-3506122 | Хомут в сборе | |
| 15 | 698-3511010 | Масловлагоотделитель в сборе | |
| 16 | 120-3513050 | Клапан предохранительный в сборе | |
| 17 | 698-3513015-Б | Баллон воздушный в сборе | |
| 18 | 130-1015370 | Кран сливной в сборе | |
| 18 | 130-1015370 | Кран сливной в сборе | |
| 19 | 695-3816050 | Датчик аварийного давления в пневматической системе в сборе | |
| 20 | 120-3506350-А1 | Кран отвода воздуха в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
