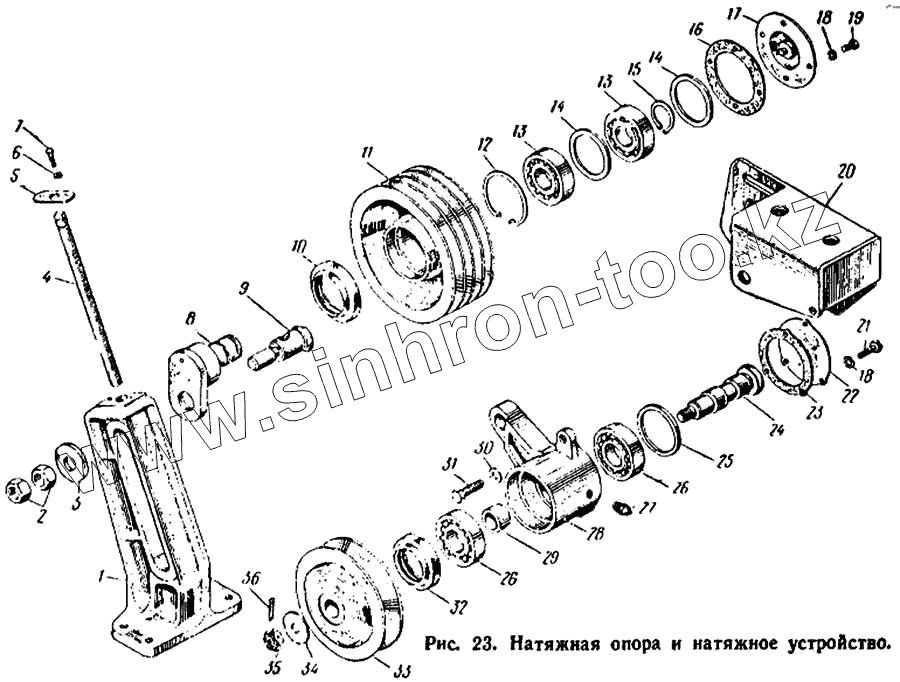

Каталог запасных частей к технике: ЛАЗ 695Н. Натяжная опора и натяжное устройство
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
14
15
16
17
18
18
19
20
21
22
23
24
25
26
26
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-3407209-А | 130-3407209-А | Ремень привода насоса | |
| 201499-П8 | 201499-П8 | Болт М10х30 | |
| 252138-П2 | 252138-П2 | Шайба 14 пружинная | |
| 252137-П2 | 252137-П2 | Шайба 12 пружинная | |
| 252136-П2 | 252136-П2 | Шайба 10 пружинная | |
| 252135-П2 | 252135-П2 | Шайба 8 пружинная | |
| 252007-П2 | 252007-П2 | Шайба 12 | |
| 695М-1308211 | 695М-1308211 | Сальник с кольцом жесткости | |
| 20-1701220 | 20-1701220 | Пружина | |
| 695Б-1308250 | 695Б-1308250 | Натяжное устройство в сборе | |
| 130-1307009 | 130-1307009 | Насос водяной со шкивом вентилятора в сборе | |
| 250615-П8 | 250615-П8 | Гайка М12х1,25 | |
| 201591-П | 201591-П | Болт | |
| 250510-П8 | 250510-П8 | Гайка М8-6Н | |
| 130-1307010-Б | 130-1307010-Б | Насос водяной в сборе | |
| 250633-П8 | 250633-П8 | Гайка М14 | |
| 695М-1308214 | 695М-1308214 | Кольцо жесткости | |
| 695М-1308214 | 695М-1308214 | Кольцо жесткости | |
| 695Н-1308178 | 695Н-1308178 | Кронштейн | |
| 695Е-1307142 | 695Е-1307142 | Кронштейн натяжного устройства ремня насоса | |
| 698-1308162 | 698-1308162 | Крышка натяжной опоры | |
| 304821-П | 304821-П | Масленка I-Б1 | |
| 1 | 698-1308176-10 | Кронштейн натяжной опоры | |
| 2 | 250560-П8 | Гайка М16 | |
| 3 | 698-1308182 | Шайба специальная | |
| 4 | 698-1308170 | Винт натяжной опоры | |
| 5 | 699Н-1308172 | Упор винта | |
| 6 | 252134-П2 | Шайба 6 пружинная | |
| 7 | 201418-П8 | Болт М6х16 | |
| 8 | 698-1308142-10 | Ось натяжной опоры | |
| 9 | 698-1308168 | Ползун натяжной опоры | |
| 10 | 695М-1308210 | Сальник в сборе | |
| 11 | 695Н-1308132 | Шкив натяжной опоры | |
| 12 | 698-1308152-10 | Кольцо А-62 | |
| 13 | 206 | Подшипник шариковый радиальный 30х62х16 | |
| 14 | 698-1308148 | Шайба распорная | |
| 15 | 698-1308154-10 | Кольцо А-30 | |
| 16 | 698-1408164 | Прокладка | |
| 17 | 698-1308160 | Крышка натяжной опоры в сборе | |
| 18 | 252134-П2 | Шайба 6 пружинная | |
| 18 | 252134-П2 | Шайба 6 пружинная | |
| 19 | 201416-П8 | Болт М6х12 | |
| 20 | 695Е-1307140 | Кронштейн натяжного устройства ремня насоса в сборе | |
| 21 | 201416-П8 | Болт М6х12 | |
| 22 | 695-1308260-А | Крышка подшипника | |
| 23 | 695-1308262-А | Прокладка | |
| 24 | 695Б-1308254 | Вал натяжного устройства | |
| 25 | 695-1308258 | Втулка упорная | |
| 26 | 206 | Подшипник шариковый радиальный 30х62х16 | |
| 27 | 304814-П | Масленка в сборе | |
| 28 | 695Б-1308252-А | Корпус натяжного устройства | |
| 29 | 695-1308259 | Втулка распорная | |
| 30 | 252005-П8 | Шайба 8 | |
| 31 | 209033-П8 | Болт М8х30 | |
| 32 | 695М-1308210 | Сальник в сборе | |
| 33 | 695Б-1308256 | Шкив натяжного устройства | |
| 34 | 252046-П2 | Шайба 14 | |
| 35 | 250972-П8 | Гайка М14х1,5 | |
| 36 | 258041-П8 | Шплинт 3х30 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
