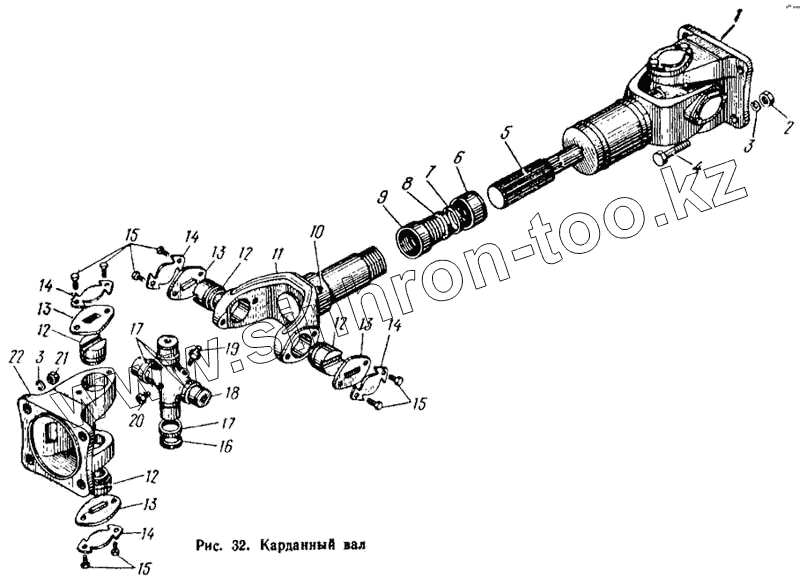

Каталог запасных частей к технике: ЛАЗ 695Н. Карданный вал
1
2
3
3
4
5
6
7
8
9
10
11
12
12
12
12
13
13
13
13
14
14
14
14
15
15
15
16
17
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 695Е-2201010-10 | 695Е-2201010-10 | Вал заднего моста карданный с шарнирами | |
| 252138-П2 | 252138-П2 | Шайба 14 пружинная | |
| 695Е-2201018-Б | 695Е-2201018-Б | Труба карданного вала | |
| 804805К | 804805К | Подшипник | |
| 695М-2201073 | 695М-2201073 | Пластина балансировочная | |
| 695М-2201073 | 695М-2201073 | Пластина балансировочная | |
| 695М-2201072 | 695М-2201072 | Пластина балансировочная | |
| 695М-2201072 | 695М-2201072 | Пластина балансировочная | |
| 695М-2201071 | 695М-2201071 | Пластина балансировочная | |
| 695М-2201071 | 695М-2201071 | Пластина балансировочная | |
| 695М-2201070 | 695М-2201070 | Пластина балансировочная | |
| 695М-2201070 | 695М-2201070 | Пластина балансировочная | |
| 200-2202074 | 200-2202074 | Пластина балансировочная | |
| 200-2202069 | 200-2202069 | Пластина балансировочная | |
| 200-2202073 | 200-2202073 | Пластина балансировочная | |
| 695Е-2201024 | 695Е-2201024 | Болт | |
| 120-2201022 | 120-2201022 | Вилка карданного вала | |
| 150В-2201026 | 150В-2201026 | Крестовина кардана в сборе | |
| 200-2202069 | 200-2202069 | Пластина балансировочная | |
| 200-2202070 | 200-2202070 | Пластина балансировочная | |
| 200-2202070 | 200-2202070 | Пластина балансировочная | |
| 200-2202071 | 200-2202071 | Пластина балансировочная | |
| 200-2202071 | 200-2202071 | Пластина балансировочная | |
| 200-2202072 | 200-2202072 | Пластина балансировочная | |
| 200-2202072 | 200-2202072 | Пластина балансировочная | |
| 200-2202073 | 200-2202073 | Пластина балансировочная | |
| 1 | 695М-2201015 | Вал карданный с вилкой и шлицевым концом | |
| 2 | 250633-П8 | Гайка М14 | |
| 3 | 252158-П2 | Шайба 4 пружинная | |
| 4 | 301028-П8 | Болт М14х38 | |
| 5 | 120-2201020 | Конец карданного вала шлицевой | |
| 6 | 120-2201065 | Колпак сальника скользящей вилки | |
| 7 | 120-2201089 | Шайба сальника скользящей вилки разрезная | |
| 8 | 120-2201088 | Кольцо сальника скользящей вилки уплотнительное | |
| 9 | 695-2201090-Б | Удлинитель скользящей вилки кардана | |
| 10 | 304814-П | Масленка в сборе | |
| 11 | 120-2201047 | Вилка кардана скользящая с заглушкой в сборе | |
| 12 | 120-2201044 | Подшипник кардана игольчатый в сборе | |
| 13 | 120-2201050 | Пластина игольчатого подшипника опорная | |
| 14 | 120-2201051 | Пластина-замок | |
| 15 | 201452-П2 | Болт | |
| 15 | 201452-П2 | Болт | |
| 16 | 120-2201043 | Сальник игольчатого подшипника | |
| 17 | 120-2201042 | Держатель сальника игольчатого подшипника | |
| 18 | 120-2201030 | Крестовина кардана | |
| 19 | 304814-П | Масленка в сборе | |
| 20 | 306746-П | Клапан предохранительный | |
| 21 | 250634-П8 | Гайка М14х1,5 | |
| 22 | 120-2201023 | Фланец вилки карданного вала |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
