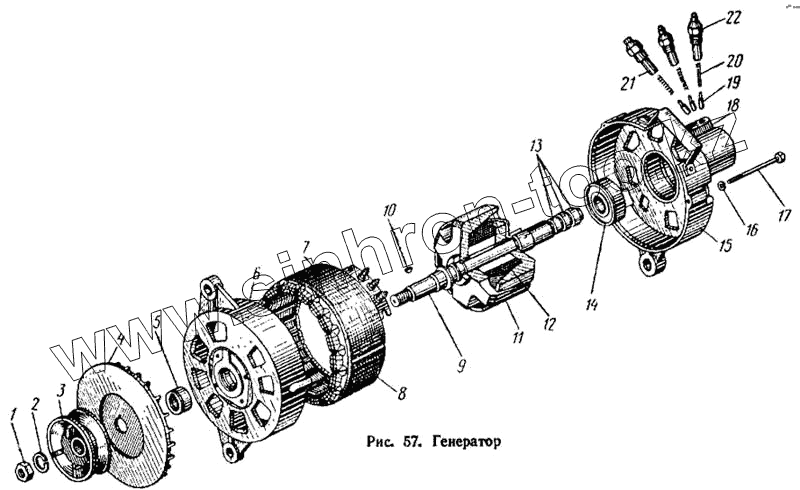

Каталог запасных частей к технике: ЛАЗ 695Н. Генератор
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Г2-3701215-Б | Г2-3701215-Б | Втулка ротора | |
| 250508-П8 | 250508-П8 | Гайка М6-6Н | |
| 250789-П8 | 250789-П8 | Гайка | |
| 222614-П8 | 222614-П8 | Винт | |
| 252004-П8 | 252004-П8 | Шайба 6 пружинная | |
| 252134-П2 | 252134-П2 | Шайба 6 пружинная | |
| 252135-П2 | 252135-П2 | Шайба 8 пружинная | |
| 1 | МХ-0235 | Гайка | |
| 2 | МХ-0234 | Шайба пружинная | |
| 3 | Г2-3701051-В | Шкив | |
| 4 | Г2-3701055-Б | Вентилятор в сборе | |
| 5 | Г2-3701054-Б | Втулка | |
| 6 | Г2-3701400-Б | Крышка генератора со стороны привода в сборе | |
| 7 | Г2-3701130-Б | Катушка статора | |
| 8 | Г2-3701100-Б | Статор генератора с катушкой в сборе | |
| 9 | Г2-3701211-Б | Вал ротора | |
| 10 | МХ-4148 | Шпонка шкива | |
| 11 | Г2-3701200-Б | Ротор генератора с контактными кольцами в сборе | |
| 12 | Г2-3701220-Б | Катушка ротора в сборе | |
| 13 | Г2-3701205-Б | Кольцо контактное | |
| 14 | 60305 | Подшипник шариковый радиальный 25х62х17 | |
| 15 | Г2-3701300-Б | Крышка генератора со стороны контактных колец в сборе | |
| 16 | Х-1482 | Шайба пружинная | |
| 17 | Г2-3701080-Б | Шпилька стяжная | |
| 18 | Г2-3701002-Б | Основание щеткодержателей | |
| 19 | Г2-3701015-Б | Щетка | |
| 20 | Г2-3701016-Б | Пружина щеток | |
| 21 | Г2-3701014-Б | Щеткодержатель массовый | |
| 22 | Г2-3701010-Б | Щеткодержатель изолированный в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
