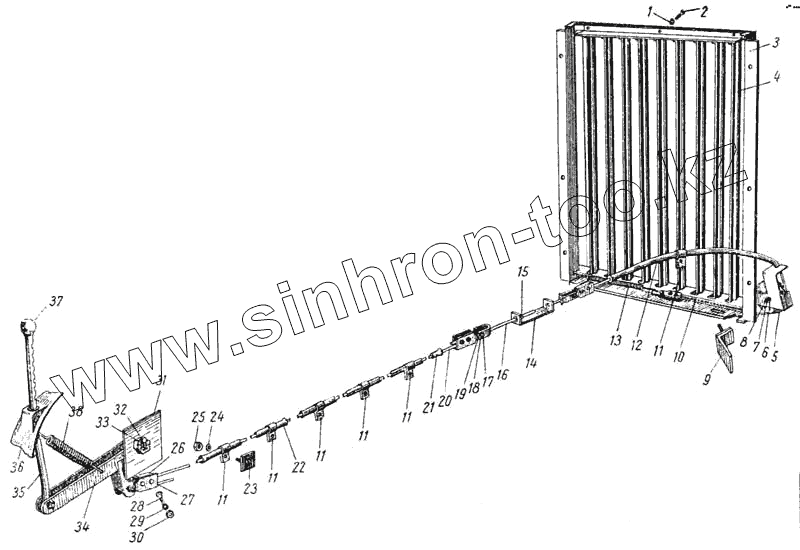

Каталог запасных частей к технике: ЛАЗ 695Б. Жалюзи радиатора и привод
1
2
3
4
5
6
7
8
9
10
11
11
11
11
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 252134-П8 | Шайба 6 пружинная | |
| 2 | 220102-П8 | Винт М6 | |
| 3 | 695Б-1310109 | Кожух жалюзи радиатора в сборе | |
| 4 | 695Б-1310110 | Жалюзи радиатора в сборе | |
| 5 | 695-1108040-А | Ролик | |
| 6 | 252006-П2 | Шайба 10 | |
| 7 | 258041-П8 | Шплинт 3х30 | |
| 8 | 260058-П8 | Палец 10х30 | |
| 9 | 695Б-1310290 | Кронштейн задней трубы троса в сборе | |
| 10 | 695Б-1310218 | Трос привода жалюзи радиатора короткий | |
| 11 | 695-1108082 | Хомут крепления трубопровода | |
| 12 | 695Б-1310217 | Труба троса задняя | |
| 13 | 695Б-1310250 | Пружина привода жалюзи | |
| 14 | 695В-1310222 | Стяжка привода жалюзи в сборе | |
| 15 | 250763-П8 | Гайка М5 | |
| 16 | 695Б-1310170 | Тяга привода жалюзи радиатора в сборе | |
| 17 | 260013-П8 | Палец 6х22 | |
| 18 | 258012-П8 | Шплинт 2х12 | |
| 19 | 252037-П8 | Шайба 6 пружинная | |
| 20 | 695Б-1310219 | Трос привода жалюзи радиатора длинный | |
| 21 | 695Б-1310220 | Труба троса задней арки | |
| 22 | 695Б-1310221 | Труба троса передняя | |
| 23 | 695-3506098 | Кронштейн винта в сборе | |
| 24 | 252134-П2 | Шайба 6 пружинная | |
| 25 | 250508-П8 | Гайка М6-6Н | |
| 26 | 695Б-1310289 | Планка зажима троса нижняя | |
| 27 | 695Б-1310288 | Планка зажима троса верхняя | |
| 28 | 220081-П8 | Винт М5х18 | |
| 29 | 252133-П8 | Шайба 5 пружинная | |
| 30 | 251084-П8 | Гайка М5 | |
| 31 | 695Б-1310272 | Основание оси рычага управления в сборе | |
| 32 | 258041-П8 | Шплинт 3х30 | |
| 33 | 695Б-1310270 | Ось рычага управления жалюзи | |
| 34 | 695Б-1310260 | Рычаг управления жалюзи в сборе | |
| 35 | 695Б-1310274 | Тяга рычага управления жалюзи в сборе | |
| 36 | 695Б-1310280 | Стопор тяги рычага управления | |
| 37 | 695-5705156-Б | Наконечник рычага привода | |
| 38 | 695Б-1310268 | Пружина управления жалюзи |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
