Каталог запасных частей к технике: ЛАЗ 695Б. Воздушный фильтр

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано Golden Dragon Hyundai Ikarus Karosa King Long Neoplan Yutong ZF АМАЗ Богдан ЗИЛ КАВЗ Камский автозавод ЛАЗ ЛЗГМП ЛиАЗ Нефтекамский автозавод ПАЗ УралАЗ

Модель Не выбрано ЛАЗ 4207 ЛАЗ 5252 ЛАЗ 695Б ЛАЗ 695Н (1976) ЛАЗ 699Р

Схема > Не выбрано Каркас и обивка кузова автобуса Облицовка и окна автобуса Каркас основания автобуса Дверь кабины водителя Краны управления дверьми для водителя и кондуктора Дверь автобуса задняя Цилиндр механизма открывания двери автобуса Сиденья и держатели Схема калориферного отопления кузова автобуса Кожух и вентилятор обдува стекол Перегородка, шторка и сумка кабины водителя Двигатель автобуса ЛАЗ-695Б Подвеска двигателя Блок цилиндров, масляный картер и его вентиляция и картер сцепления двигателя Головка блока цилиндров Поршень и шатун Коленчатый вал и маховик Распределительный вал, клапаны и толкатели Газопровод Масляный насос и маслоприемник Масляные фильтры Установка масляного радиатора Привод распределителя Система питания Фильтр-отстойник бензина Бензиновый насос Карбюратор МКЗ-К84 Управление карбюратором МКЗ-К84 Воздушный фильтр Глушитель с трубами Система охлаждения Водяной насос Жалюзи радиатора и привод Сцепление Сцепление Педаль и привод выключения сцепления Главный цилиндр управления сцеплением Цилиндр управления сцеплением Коробка передач Механизм переключения и управления переключением передач Картер, крышки, первичный вал и шестерня заднего хода коробки передач Промежуточный и вторичный валы коробки передач Механизм переключения и управления переключением передач Карданный вал Карданный вал Картер и крышки заднего моста Редуктор заднего моста Дифференциал и полуоси заднего моста Передняя подвеска Амортизатор Задняя подвеска Передняя ось Продольная и поперечная рулевые тяги Держатель запасного колеса Управление рулевое Тормозной барабан, тормоза и ступица переднего колеса Регулировочный рычаг передних и задних тормозов Тормозной барабан, тормоза и ступица заднего колеса Тормозная педаль и привод Ручной тормоз Ручной тормоз Рычаг и привод ручного тормоза Трубопроводы Рычаг и привод ручного тормоза Компрессор Тормозной кран Тормозные камеры Электрооборудование Генератор Выпрямитель переменного тока Реле-регулятор Установка аккумуляторной батареи Распределитель Стартер Фара Подфарник Потолочный плафон Плафон подножки Плафон кабины водителя Фонарь освещения номерного знака Сигналы и включатель сигналов Габаритный фонарь Панель приборов Инструмент и принадлежности Автобус ЛАЗ-695Б (вид спереди) Автобус ЛАЗ-695Б (вид сзади)

1

2

3

4

5

6

Позиция на иллюстрации	Заводской номер детали		Название детали
201456-П8	201456-П8		Болт М8-6gх20
695-1109085	695-1109085		Шланг воздушного фильтра
252135-П2	252135-П2		Шайба 8 пружинная
695-1109140-Б	695-1109140-Б		Хомутик
695Б-1109010-Б	695Б-1109010-Б		Фильтр воздушный в сборе
695-1109049	695-1109049		Прокладка воздушного фильтра
695-1109045	695-1109045		Патрубок крепления воздушного фильтра в сборе
250510-П8	250510-П8		Гайка М8-6Н
251084-П8	251084-П8		Гайка М5
220086-П8	220086-П8		Винт М6х30
201454-П8	201454-П8		Болт М8х1,25х16

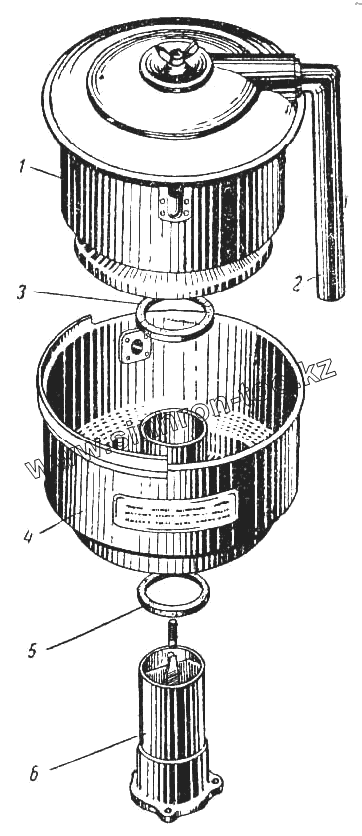

1	120-1109201		Элемент фильтрующий с крышкой в сборе
2	695Б-3509280		Труба компрессора подводная верхняя
3	120-1109189		Прокладка горловины
4	120-1109035-В		Корпус фильтра в сборе
5	120-1109184		Прокладка
6	121-1109236		Патрубок с фланцем в сборе

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
