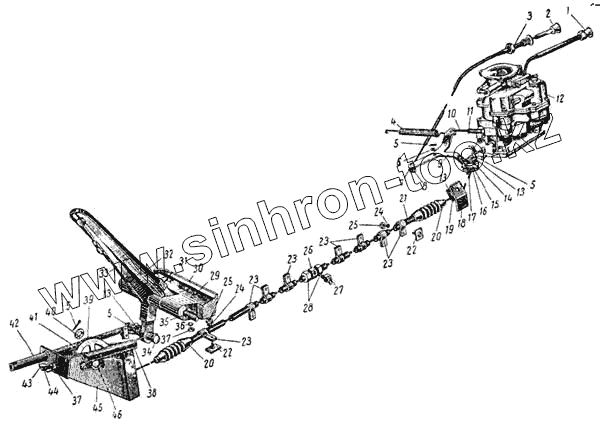

Каталог запасных частей к технике: ЛАЗ 695Б. Управление карбюратором МКЗ-К84
1
2
3
4
5
5
5
5
6
7
8
9
10
11
12
13
13
13
14
15
16
17
18
18
19
20
20
21
22
22
23
23
23
23
23
24
24
25
25
26
27
29
30
31
32
33
34
35
36
37
37
38
39
40
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 121-1107027 | 121-1107027 | Прокладка карбюратора | |
| 250511-П8 | 250511-П8 | Гайка М8х1 | |
| 304014-П | 304014-П | Шпилька М8-М8Х1Х32(1,5) | |
| 121-1107035 | 121-1107035 | Прокладка карбюратора термоизоляционная | |
| 252155-П2 | 252155-П2 | Шайба 8 пружинная | |
| 1 | 695-1120013-А | Привод воздушной заслонки в сборе | |
| 2 | 695-1108121 | Привод дроссельных заслонок в сборе | |
| 3 | 250615-П8 | Гайка М12х1,25 | |
| 4 | 695Б-1108065 | Пружина тяги карбюратора | |
| 5 | 258038-П8 | Шплинт 3,2х16 | |
| 6 | 252005-П8 | Шайба 8 | |
| 7 | 220052-П8 | Винт М4х12 | |
| 8 | 695-1108062 | Зажим | |
| 9 | 695-1108138 | Рычаг промежуточного управления подачей топлива в сборе | |
| 10 | 121-1108050 | Тяга с головкой и шаровым пальцем и сборе | |
| 11 | 250508-П8 | Гайка М6-6Н | |
| 12 | 121-1107010 | Карбюратор МКЗ-К84 в сборе | |
| 13 | 695-1108052-А2 | Ролик | |
| 14 | 220078-П8 | Винт М5х12 | |
| 15 | 695-1108054 | Планка верхняя | |
| 16 | 695-1108055 | Планка нижняя | |
| 17 | 695-1108046 | Трос | |
| 18 | 305218-П8 | Гайка М16Х1,5 | |
| 18 | 695-1108085 | Кронштейн в сборе | |
| 19 | 695-1108087 | Скоба | |
| 20 | 695-1108059 | Чехол защитный | |
| 21 | 695-1108051 | Трубка | |
| 22 | 695-3506098 | Кронштейн винта в сборе | |
| 23 | 695-1108082 | Хомут крепления трубопровода | |
| 24 | 252134-П8 | Шайба 6 пружинная | |
| 25 | 250508-П8 | Гайка М6-6Н | |
| 26 | 695-1108053 | Штуцер | |
| 27 | 304827-П | Масленка II-Б-45% | |
| 29 | 221677-П8 | Винт М8х55 | |
| 30 | 122-1108025 | Подпятник педалей | |
| 31 | 122-1108029 | Скоба крепления накладки педали | |
| 32 | 122-1108048 | Накладка педали управления подачей топлива | |
| 33 | 122-1108010-Б | Педаль управления подачей топлива в сборе | |
| 34 | 695-1108024 | Палец | |
| 35 | 122-1108031 | Ось педали | |
| 36 | 252135-П2 | Шайба 8 пружинная | |
| 37 | 250510-П8 | Гайка М8-6Н | |
| 38 | 695-1108090-Б | Пружина акселератора оттяжная | |
| 39 | 695-1108040-А2 | Ролик | |
| 40 | 252039-П2 | Шайба 10 | |
| 41 | 695-1108026 | Тяга в сборе | |
| 42 | 695-1108032 | Упор | |
| 43 | 251513-П8 | Гайка-барашек М8-6Н | |
| 44 | 695-1108033 | Вилка в сборе | |
| 45 | 695-1108020 | Кронштейн в сборе | |
| 46 | 260058-П8 | Палец 10х30 |
