Каталог запасных частей к технике: ЛАЗ 695Б. Тормозные камеры
1
2
3
4
5
6
7
8
8
9
10
11
11
12
13
13
14
15
16
16
17
18
19

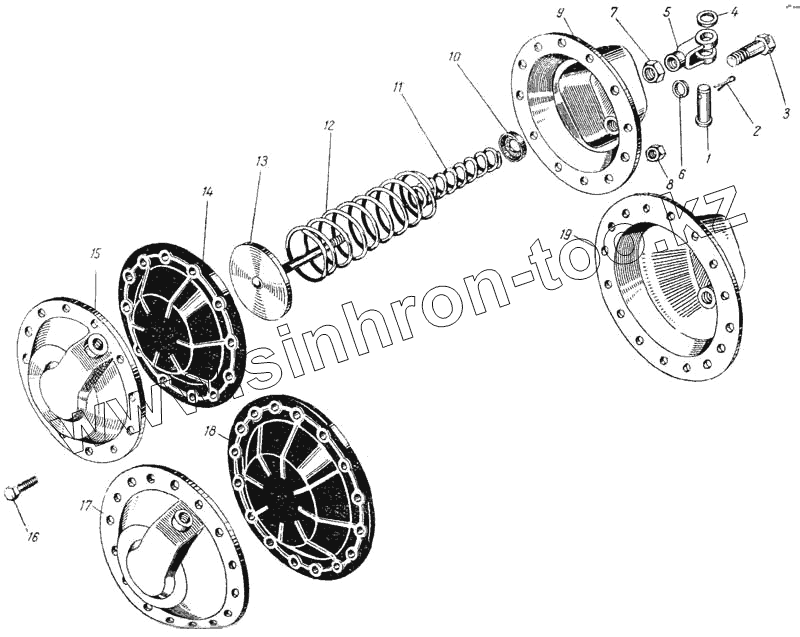

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 122-3508025 | 122-3508025 | Пружина рукоятки рычага ручного тормоза | |
| 1 | 260088-П | Палец 12х38 | |
| 2 | 258040-П | Шплинт 3Х25 | |
| 3 | 200367-П8 | Болт М12х45 | |
| 4 | 252007-П | Шайба 12 | |
| 5 | 120-3519060 | Вилка штока передней тормозной камеры | |
| 6 | 252137-П2 | Шайба 12 пружинная | |
| 7 | 250515-П8 | Гайка М12х1,25 | |
| 8 | 250510-П8 | Гайка М8-6Н | |
| 8 | 250510-П8 | Гайка М8-6Н | |
| 9 | 120-3519020 | Корпус передней тормозной камеры в сборе | |
| 10 | 120-3519058 | Шайба передней тормозной камеры уплотнительная | |
| 11 | 120-3519059 | Пружина уплотнительной шайбы передней тормозной камеры | |
| 11 | 120-3519059 | Пружина уплотнительной шайбы передней тормозной камеры | |
| 12 | 120-3519054 | Пружина передней тормозной камеры | |
| 13 | 120-3519130 | Шток тормозной камеры в сборе | |
| 13 | 120-3519130 | Шток тормозной камеры в сборе | |
| 14 | 120-3519050 | Диафрагма передней тормозной камеры | |
| 15 | 120-3519040 | Крышка корпуса передней тормозной камеры в сборе | |
| 16 | 201456-П8 | Болт М8-6gх20 | |
| 16 | 201456-П8 | Болт М8-6gх20 | |
| 17 | 120-3519140 | Крышка корпуса задней тормозной камеры в сборе | |
| 18 | 120-3519150 | Диафрагма задней тормозной камеры | |
| 19 | 120-3519120 | Корпус задней тормозной камеры в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
