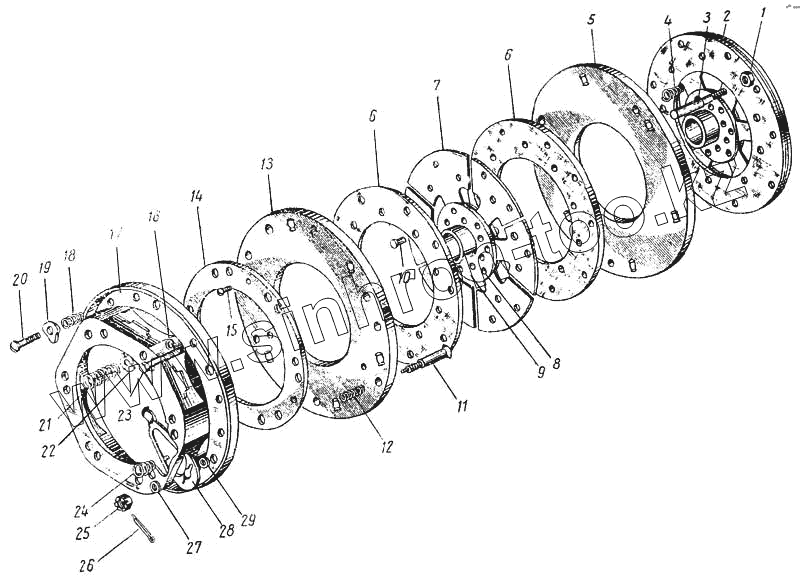

Каталог запасных частей к технике: ЛАЗ 695Б. Сцепление
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 150В-1601132 | 150В-1601132 | Диск сцепления фрикционный в сборе | |
| 1 | 250634-П8 | Гайка М14х1,5 | |
| 2 | 150В-1601130 | Диск сцепления ведомый в сборе | |
| 3 | 120-1601100 | Палец сцепления ведущий | |
| 4 | 13-029 | Пружина ведущего диска сцепления | |
| 5 | 13-0210 | Диск сцепления ведущий средний | |
| 6 | 150В-1601138 | Кольцо сцепления фрикционное | |
| 7 | 150В-1601133 | Диск сцепления ведомый | |
| 8 | 304149-П | Заклепка 8Х13 | |
| 9 | 150В-1601142 | Ступица ведомого диска сцепления | |
| 10 | 304104-П | Заклепка 4х6 | |
| 11 | 120-1601095 | Винт выключения сцепления | |
| 12 | 13-0312 | Пружина винта выключения сцепления | |
| 13 | 120-1601093 | Диск сцепления прижимной | |
| 14 | 13-032 | Кольцо диска сцепления изоляционное | |
| 15 | 220101-П8 | Винт М6Х8 | |
| 16 | 252136-П2 | Шайба 10 пружинная | |
| 17 | 13-035 | Крышка сцепления | |
| 18 | 13-0310 | Пружина регулировочного винта сцепления | |
| 19 | 13-039 | Шайба регулировочного винта сцепления замочная | |
| 20 | 13-0317 | Винт сцепления регулировочный упорный | |
| 21 | 120-1601115-А | Пружина сцепления нажимная | |
| 22 | 13-037 | Направляющая пружины сцепления | |
| 23 | 201516-П | Болт М10Х1 | |
| 24 | 13-034 | Пружина коромысла сцепления натяжная | |
| 25 | 303001-П | Гайка М8Х1 | |
| 26 | 258025-П8 | Шплинт 2,5х20 | |
| 27 | 13-0313 | Шайба коромысла сцепления самоустанавливающаяся | |
| 28 | 13-033 | Коромысло сцепления | |
| 29 | 252005-П | Шайба 8 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
