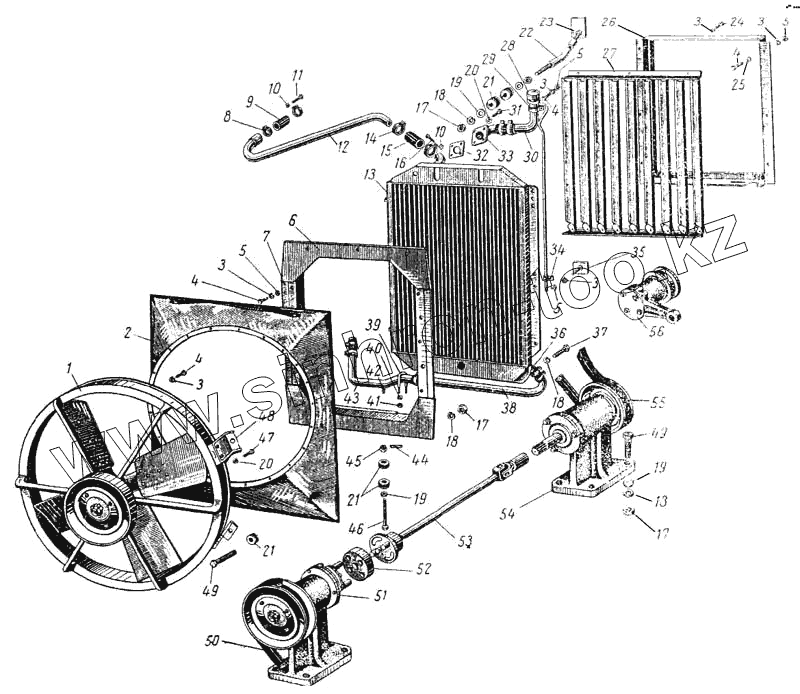

Каталог запасных частей к технике: ЛАЗ 695Б. Система охлаждения
1
2
3
3
3
3
3
3
4
4
4
4
5
5
5
5
6
7
8
9
10
10
11
12
13
14
15
16
17
17
17
18
18
18
18
19
19
19
20
20
21
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
50
51
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 695-1303019 | 695-1303019 | Бобышка | |
| 695-1309020-В | 695-1309020-В | Боковина рамки кожуха вентилятора | |
| 206534-П8 | 206534-П8 | Болт М10х20 | |
| 206534-П8 | 206534-П8 | Болт М10х20 | |
| 201418-П8 | 201418-П8 | Болт М6х16 | |
| 201418-П8 | 201418-П8 | Болт М6х16 | |
| 209033-П8 | 209033-П8 | Болт М8х30 | |
| 695-1308080-В | 695-1308080-В | Вал вентилятора | |
| 695Б-1308050 | 695Б-1308050 | Вал задней опоры приводя вентилятора | |
| 695-1308254 | 695-1308254 | Вал натяжного устройства | |
| 695Б-1308052 | 695Б-1308052 | Вал передней опоры привода вентилятора | |
| 695Б-1308051 | 695Б-1308051 | Вал передней опоры привода вентилятора в сборе | |
| 240818-П8 | 240818-П8 | Винт самонарезающий М4х1,6х18 | |
| 695-1308056 | 695-1308056 | Втулка распорная | |
| 695-1308259 | 695-1308259 | Втулка распорная | |
| 695Б-1308057 | 695Б-1308057 | Втулка распорная | |
| 695-1308263 | 695-1308263 | Втулка сальника | |
| 695-1308258 | 695-1308258 | Втулка упорная | |
| 250972-П8 | 250972-П8 | Гайка М14х1,5 | |
| 250508-П8 | 250508-П8 | Гайка М6-6Н | |
| 250510-П8 | 250510-П8 | Гайка М8-6Н | |
| 120-1301076-Б | 120-1301076-Б | Горловина наливного патрубка радиатора | |
| 695-1308028 | 695-1308028 | Диск шкива | |
| 695-1301052 | 695-1301052 | Заглушка отверстия заводной рукоятки | |
| 254049-П | 254049-П | Заклепка 3х8 | |
| 255063-П8 | 255063-П8 | Заклепка 4х8 | |
| 252703-П8 | 252703-П8 | Заклепка 6х14 | |
| 695Б-1301297 | 695Б-1301297 | Заслонка воздушного канала боковая в сборе | |
| 695-1309025-В | 695-1309025-В | Кожух вентилятора | |
| 695-1308252 | 695-1308252 | Корпус натяжного устройства | |
| 695-1308013 | 695-1308013 | Крестовина крыльчатки вентилятора | |
| 695-1308045-В | 695-1308045-В | Кронштейн крепления вентилятора | |
| 695-1301301 | 695-1301301 | Кронштейн крепления левого уголка рамки | |
| 695-1301331 | 695-1301331 | Кронштейн крепления панели левый в сборе | |
| 695-1301329 | 695-1301329 | Кронштейн крепления панели передний в сборе | |
| 695-1301327 | 695-1301327 | Кронштейн крепления панели правый в сборе | |
| 695-1302058 | 695-1302058 | Кронштейн обоймы радиатора | |
| 695-1302059 | 695-1302059 | Кронштейн обоймы радиатора левый | |
| 695-1308010-В | 695-1308010-В | Крыльчатка вентилятора в сборе | |
| 695-1308047-А | 695-1308047-А | Крышка подшипника | |
| 695-1308260 | 695-1308260 | Крышка подшипника | |
| 695-1308014 | 695-1308014 | Лопасть крыльчатки вентилятора | |
| 304814-П | 304814-П | Масленка в сборе | |
| 72-05013 | 72-05013 | Муфта упругого кардана в сборе | |
| 695-1309023-В | 695-1309023-В | Накладка кожуха вентилятора | |
| 695-1309021-В | 695-1309021-В | Накладка кожуха вентилятора вертикальная | |
| 695-1309022-В | 695-1309022-В | Накладка кожуха вентилятора горизонтальная | |
| 695Б-1301211 | 695Б-1301211 | Направляющая боковой заслонки нижняя в сборе | |
| 695Б-1301355 | 695Б-1301355 | Направляющая гнезда воздушного фильтра левая | |
| 695Б-1301368 | 695Б-1301368 | Направляющая гнезда воздушного фильтра правая | |
| 695-1301219 | 695-1301219 | Направляющая нижней заслонки | |
| 695-1302073-В | 695-1302073-В | Обойма радиатора верхняя | |
| 695-1302055-В | 695-1302055-В | Обойма радиатора нижняя | |
| 695Б-1302030 | 695Б-1302030 | Основание радиатора в сборе | |
| 695-1308053 | 695-1308053 | Палец центровочный | |
| 695Б-1301353 | 695Б-1301353 | Панель воздушного канала боковая | |
| 695-1301201 | 695-1301201 | Панель воздушного канала в сборе | |
| 695-1301234 | 695-1301234 | Панель воздушного канала вертикальная задняя | |
| 695-1301272 | 695-1301272 | Панель воздушного канала вертикальная передняя | |
| 695-1301203 | 695-1301203 | Панель воздушного канала верхняя задняя в сборе | |
| 695Б-1301207 | 695Б-1301207 | Панель воздушного канала верхняя передняя | |
| 695Б-1301220 | 695Б-1301220 | Панель воздушного канала нижняя задняя в сборе | |
| 695-1301333 | 695-1301333 | Панель воздушного канала нижняя левая в сборе | |
| 695Б-1301339 | 695Б-1301339 | Панель воздушного канала нижняя правая | |
| 695Б-1301235 | 695Б-1301235 | Панель воздушного фильтра задняя | |
| 695Б-1301236 | 695Б-1301236 | Панель воздушного фильтра передняя | |
| 695Б-1301366 | 695Б-1301366 | Панель гнезда воздушного фильтра верхняя | |
| 695Б-1301364 | 695Б-1301364 | Панель гнезда воздушного фильтра левая | |
| 695Б-1301370 | 695Б-1301370 | Панель гнезда воздушного фильтра съемная | |
| 595Б-1301381 | 595Б-1301381 | Панель задней опоры привода вентилятора в сборе | |
| 695-1301360 | 695-1301360 | Панель переднего кронштейна привода вентилятора боковая | |
| 695Б-1301362 | 695Б-1301362 | Панель переднего кронштейна привода вентилятора верхняя | |
| 695Б-1302082 | 695Б-1302082 | Панель радиатора верхняя | |
| 695Б-1301248 | 695Б-1301248 | Панель радиатора верхняя в сборе | |
| 695Б-1301209 | 695Б-1301209 | Панель радиатора левая в сборе | |
| 695-1302065 | 695-1302065 | Панель радиатора нижняя | |
| 695Б-1301227 | 695Б-1301227 | Панель радиатора нижняя в сборе | |
| 695Б-1301238 | 695Б-1301238 | Панель радиатора правая в сборе | |
| 695Б-1303068 | 695Б-1303068 | Переходник подводной трубы радиатора | |
| 695-1301280 | 695-1301280 | Пластина верхнего левого уплотнителя | |
| 695-1301274 | 695-1301274 | Пластина нижнего левого уплотнителя | |
| 695Б-1302064 | 695Б-1302064 | Пластина стойки радиатора | |
| 695-1301255 | 695-1301255 | Пластинка длинного уплотнителя | |
| 206 | 206 | Подшипник шариковый радиальный 30х62х16 | |
| 206 | 206 | Подшипник шариковый радиальный 30х62х16 | |
| 695-1308262 | 695-1308262 | Прокладка | |
| 695-1308048 | 695-1308048 | Прокладка крышки подшипника | |
| 695-1308031 | 695-1308031 | Прокладка регулировочная | |
| 695-1309027 | 695-1309027 | Прокладка уплотнительная | |
| 695-1309012-В | 695-1309012-В | Рамка кожуха вентилятора в сборе | |
| 695-1308020 | 695-1308020 | Ремень вентилятора | |
| 110-1701210-Б2 | 110-1701210-Б2 | Сальник | |
| 110-1701210-Б2 | 110-1701210-Б2 | Сальник | |
| 111-1701210-Б2 | 111-1701210-Б2 | Сальник | |
| 695-1302080-В | 695-1302080-В | Скоба тяги крепления радиатора | |
| 695Б-1302063 | 695Б-1302063 | Стойка крепления радиатора левая | |
| 695Б-1302062 | 695Б-1302062 | Стойка крепления радиатора правая | |
| 695-1309017-В | 695-1309017-В | Стойка рамки кожуха вентилятора | |
| 695-1308027-В | 695-1308027-В | Ступица вентилятора | |
| 695-1308032 | 695-1308032 | Ступица шкива привода вентилятора | |
| 695-1308032 | 695-1308032 | Ступица шкива привода вентилятора | |
| 695Б-1303066 | 695Б-1303066 | Труба горловины наливного патрубка | |
| 695-1303017 | 695-1303017 | Труба радиатора отводная правая | |
| 695Б-1303011 | 695Б-1303011 | Труба радиатора подводная | |
| 695-1303160-В | 695-1303160-В | Трубка радиатора пароотводная | |
| 695-1301261 | 695-1301261 | Уголок воздушного канала нижний | |
| 695-1301281 | 695-1301281 | Уголок воздушного канала поперечный | |
| 695-1301341 | 695-1301341 | Уголок нижних панелей воздушного канала | |
| 695-1301233 | 695-1301233 | Уголок рамки воздушного канала верхний | |
| 695-1301230 | 695-1301230 | Уголок рамки воздушного канала нижний | |
| 695-1301232 | 695-1301232 | Уголок рамки воздушного канала правый | |
| 695-1309013-В | 695-1309013-В | Уголок рамки кожуха вентилятора №1 левый | |
| 695-1309014-В | 695-1309014-В | Уголок рамки кожуха вентилятора №2 правый | |
| 695-1301294 | 695-1301294 | Уплотнитель рамки верхний левый | |
| 695-1301254 | 695-1301254 | Уплотнитель рамки длинный | |
| 695-1301293 | 695-1301293 | Уплотнитель рамки нижний левый | |
| 695Б-1301295 | 695Б-1301295 | Уплотнитель рамки правый | |
| 695-1308250 | 695-1308250 | Устройство натяжное в сборе | |
| 252046-П2 | 252046-П2 | Шайба 14 | |
| 252000-П8 | 252000-П8 | Шайба 3 | |
| 252135-П8 | 252135-П8 | Шайба 8 пружинная | |
| 252136-П8 | 252136-П8 | Шайба 10 пружинная | |
| 252134-П8 | 252134-П8 | Шайба 6 пружинная | |
| 252134-П8 | 252134-П8 | Шайба 6 пружинная | |
| 252135-П8 | 252135-П8 | Шайба 8 пружинная | |
| 695-1309019 | 695-1309019 | Шайба специальная | |
| 695-1308033 | 695-1308033 | Шайба усилительная | |
| 695-1308054 | 695-1308054 | Шип вала передней опоры | |
| 695-1308026-А | 695-1308026-А | Шкив задней опоры привода вентилятора | |
| 695-1308256 | 695-1308256 | Шкив натяжного устройства | |
| 695-1308025-В | 695-1308025-В | Шкив привода вентилятора в сборе | |
| 695-1308025-В | 695-1308025-В | Шкив привода вентилятора в сборе | |
| 695-1308034 | 695-1308034 | Шпилька | |
| 258041-П8 | 258041-П8 | Шплинт 3х30 | |
| 258258-П2 | 258258-П2 | Шплинт-проволока 1,2х300 | |
| 258258-П2 | 258258-П2 | Шплинт-проволока 1,2х300 | |
| 304907-П | 304907-П | Шпонка сегментная | |
| 1 | 695-1308009 | Вентилятор со ступицей в сборе | |
| 2 | 695-1309010-В | Кожух вентилятора в сборе | |
| 3 | 252134-П8 | Шайба 6 пружинная | |
| 3 | 252134-П8 | Шайба 6 пружинная | |
| 3 | 252134-П8 | Шайба 6 пружинная | |
| 4 | 201418-П8 | Болт М6х16 | |
| 4 | 201418-П8 | Болт М6х16 | |
| 4 | 201418-П8 | Болт М6х16 | |
| 5 | 250508-П8 | Гайка М6-6Н | |
| 5 | 250508-П8 | Гайка М6-6Н | |
| 5 | 250764-П8 | Гайка М6 | |
| 6 | 695Б-1302072 | Обойма радиатора верхняя в сборе | |
| 7 | 200320-П2 | Болт М10Х55 | |
| 7 | 695Б-1302052 | Стойки крепления радиатора в сборе | |
| 8 | 288019-П8 | Хомутик | |
| 8 | 252136-П2 | Шайба 10 пружинная | |
| 9 | 695-1303014 | Патрубок головки блока цилиндров | |
| 9 | 122-1303025 | Шланг радиатора подводной | |
| 10 | 251084-П8 | Гайка М5 | |
| 11 | 220094-П8 | Винт М5Х50 | |
| 12 | 120-1303017 | Прокладка патрубка головки блока цилиндров | |
| 12 | 695Б-1303012 | Труба радиатора подводная в сборе | |
| 13 | 695Б-1301010-Б | Радиатор в сборе | |
| 14 | 288017-П8 | Хомутик | |
| 15 | 695-1303025-В | Шланг радиатора отводной | |
| 16 | 220086-П8 | Винт М6х30 | |
| 17 | 250512-П8 | Гайка М10-6Н | |
| 17 | 252136-П2 | Шайба 10 пружинная | |
| 18 | 201457-П8 | Болт М8х22 | |
| 18 | 252136-П2 | Шайба 10 пружинная | |
| 19 | 252039-П2 | Шайба 10 | |
| 20 | 110-1308020 | Ремень вентилятора | |
| 20 | 252135-П8 | Шайба 8 пружинная | |
| 21 | 200315-П8 | Болт М10х40 | |
| 21 | 485-1302050 | Подушка подвески радиатора | |
| 22 | 695Б-1302079 | Тяга крепления радиатора | |
| 23 | 695Б-1302076 | Кронштейн тяги крепления радиатора | |
| 24 | 220102-П8 | Винт М6 | |
| 25 | 252004-П | Шайба 6 | |
| 26 | 695Б-1310109 | Кожух жалюзи радиатора в сборе | |
| 27 | 695Б-1310110 | Жалюзи радиатора в сборе | |
| 28 | 120-1304010-А2 | Пробка радиатора в сборе | |
| 29 | 695-1303108-В | Хомут крепления заливной горловины | |
| 30 | 695Б-1303074 | Горловина наливного патрубка радиатора в сборе | |
| 31 | 200210-П8 | Болт М6х28 | |
| 32 | 695Б-1303065 | Прокладка подводного патрубка радиатора | |
| 33 | 695Б-1303064-Б | Патрубок радиатора подводной | |
| 34 | 695-1104033 | Хомут крепления трубки | |
| 35 | 695-3506098 | Кронштейн винта в сборе | |
| 36 | 695-1303020-А | Патрубок радиатора отводной | |
| 37 | 201499-П8 | Болт М10х30 | |
| 38 | 695-1303016-В | Труба радиатора отводная левая | |
| 39 | 695-1303022 | Стремянка крепления отводной трубы | |
| 40 | 252135-П8 | Шайба 8 пружинная | |
| 41 | 250510-П8 | Гайка М8-6Н | |
| 42 | 120-1305010-А5 | Краник рубашки блока цилиндров сливной в сборе | |
| 43 | 695-1303015-В | Труба радиатора отводная правая в сборе | |
| 44 | 258041-П8 | Шплинт 3х30 | |
| 45 | 250976-П8 | Гайка М10х1 | |
| 46 | 695-1302067 | Болт специальный | |
| 47 | 252135-П2 | Шайба 8 пружинная | |
| 48 | 485-1302050 | Подушка подвески радиатора | |
| 49 | 250512-П8 | Гайка М10-6Н | |
| 50 | 695Б-1308016 | Опора привода вентилятора передняя в сборе | |
| 51 | 695Б-1308018 | Корпус опоры привода вентилятора | |
| 52 | 695Б-1308085-Б | Карданный вал с шарниром в сборе (используется узел 72053-1) | |
| 53 | 695Б-1308015 | Опора привода вентилятора задняя в сборе | |
| 54 | 695Б-1308018 | Корпус опоры привода вентилятора |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
