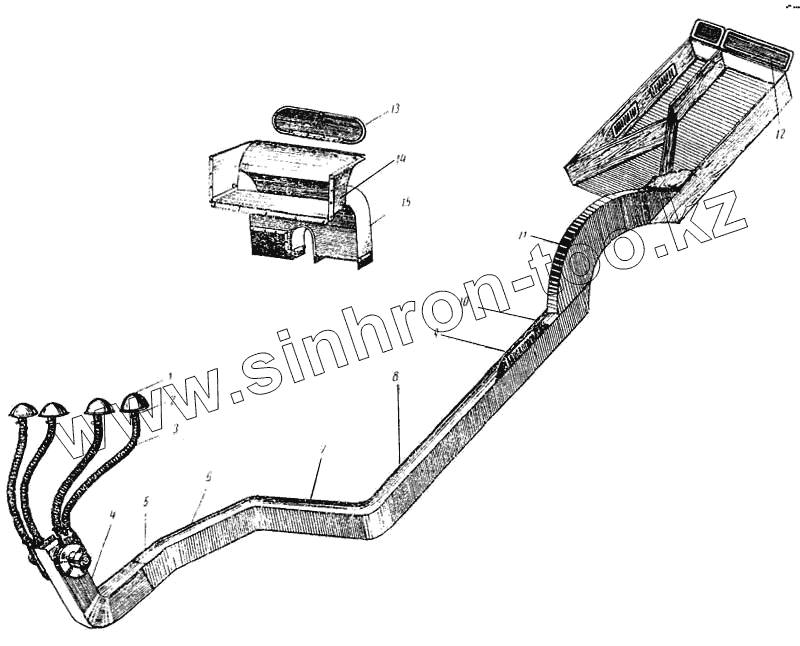

Каталог запасных частей к технике: ЛАЗ 695Б. Схема калориферного отопления кузова автобуса
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 695Б-8101370 | 695Б-8101370 | Арка кожуха | |
| 695Б-8101362 | 695Б-8101362 | Болт | |
| 200210-П8 | 200210-П8 | Болт М6х28 | |
| 201457-П8 | 201457-П8 | Болт М8х22 | |
| 221552-П8 | 221552-П8 | Винт М4х12 | |
| 221552-П8 | 221552-П8 | Винт М4х12 | |
| 221552-П8 | 221552-П8 | Винт М4х12 | |
| 221552-П8 | 221552-П8 | Винт М4х12 | |
| 220081-П8 | 220081-П8 | Винт М5х18 | |
| 220086-П8 | 220086-П8 | Винт М6х30 | |
| 224624-П8 | 224624-П8 | Винт М6х14 | |
| 695-8102040 | 695-8102040 | Винт М6Х35 | |
| 240818-П8 | 240818-П8 | Винт самонарезающий М4х1,6х18 | |
| 240818-П8 | 240818-П8 | Винт самонарезающий М4х1,6х18 | |
| 240818-П8 | 240818-П8 | Винт самонарезающий М4х1,6х18 | |
| 240818-П8 | 240818-П8 | Винт самонарезающий М4х1,6х18 | |
| 240820-П8 | 240820-П8 | Винт самонарезающий М4х1,6х18 | |
| 240820-П8 | 240820-П8 | Винт самонарезающий М4х1,6х18 | |
| 240820-П8 | 240820-П8 | Винт самонарезающий М4х1,6х18 | |
| 240820-П8 | 240820-П8 | Винт самонарезающий М4х1,6х18 | |
| 240820-П8 | 240820-П8 | Винт самонарезающий М4х1,6х18 | |
| 240820-П8 | 240820-П8 | Винт самонарезающий М4х1,6х18 | |
| 240820-П8 | 240820-П8 | Винт самонарезающий М4х1,6х18 | |
| 240820-П8 | 240820-П8 | Винт самонарезающий М4х1,6х18 | |
| 240820-П8 | 240820-П8 | Винт самонарезающий М4х1,6х18 | |
| 240820-П8 | 240820-П8 | Винт самонарезающий М4х1,6х18 | |
| 240820-П8 | 240820-П8 | Винт самонарезающий М4х1,6х18 | |
| 240820-П8 | 240820-П8 | Винт самонарезающий М4х1,6х18 | |
| 695-8102038 | 695-8102038 | Гайка | |
| 251082-П8 | 251082-П8 | Гайка М4 | |
| 251082-П8 | 251082-П8 | Гайка М4 | |
| 251082-П8 | 251082-П8 | Гайка М4 | |
| 251082-П8 | 251082-П8 | Гайка М4 | |
| 250763-П8 | 250763-П8 | Гайка М5 | |
| 251084-П8 | 251084-П8 | Гайка М5 | |
| 250508-П8 | 250508-П8 | Гайка М6-6Н | |
| 251513-П8 | 251513-П8 | Гайка-барашек М8-6Н | |
| 695Б-8101387 | 695Б-8101387 | Дверка левая | |
| 695Б-8101395 | 695Б-8101395 | Дверка правая | |
| 695Б-8101347 | 695Б-8101347 | Задвижка | |
| 252544-П | 252544-П | Заклепка 3Х16 | |
| 252573-П8 | 252573-П8 | Заклепка 4х10 | |
| 695Б-8101430 | 695Б-8101430 | Замок дверки отопления в сборе | |
| 695-5603017-Б | 695-5603017-Б | Замок уплотнителя №1 окна задка | |
| 695Б-8101291 | 695Б-8101291 | Кожух вентиляторов в сборе | |
| 695Б-8101326 | 695Б-8101326 | Кожух №2 канала | |
| 695Б-8101335 | 695Б-8101335 | Кожух №3 канала передней арки | |
| 695-8102033-А | 695-8102033-А | Корпус сопла | |
| 695Б-8101369-А | 695Б-8101369-А | Кронштейн | |
| 695-8104110 | 695-8104110 | Кронштейн вентилятора кабины водителя | |
| 695Б-8101409 | 695Б-8101409 | Кронштейн задвижка | |
| 695Б8101303 | 695Б8101303 | Кронштейн кожуха вентиляторов | |
| 695Б-8101417 | 695Б-8101417 | Кронштейн крепления дверки | |
| 695Б-8101416 | 695Б-8101416 | Кронштейн крепления дверки в сборе | |
| 695Б-8102034 | 695Б-8102034 | Крышка сопла дроссельная | |
| 695Б-5602530 | 695Б-5602530 | Лист №20 шумоизоляции моторного отсека | |
| 695Б-8101396 | 695Б-8101396 | Навеска правой дверки | |
| 695Б-3805050 | 695Б-3805050 | Навеска правой панели приборов в сборе | |
| 695Б-8101363 | 695Б-8101363 | Направляющая болта | |
| 695Б-8101399 | 695Б-8101399 | Ось навески | |
| 695Б-3805056 | 695Б-3805056 | Ось навески правой панели приборов | |
| 260018-П8 | 260018-П8 | Палец 6х35 | |
| 695Б-8101366 | 695Б-8101366 | Панель боковая | |
| 695Б-8101381 | 695Б-8101381 | Панель боковая | |
| 695Б8101293 | 695Б8101293 | Панель боковая левая | |
| 695Б-8101294 | 695Б-8101294 | Панель боковая правая | |
| 695Б-8101359 | 695Б-8101359 | Панель задняя | |
| 695Б-8101367-Б | 695Б-8101367-Б | Панель задняя | |
| 695Б-8101292 | 695Б-8101292 | Панель кожуха вентиляторов лобовая | |
| 695Б-8101221 | 695Б-8101221 | Панель кожуха №1 | |
| 695Б-8101358 | 695Б-8101358 | Панель левая | |
| 695Б-8101361 | 695Б-8101361 | Панель нижняя | |
| 695Б-8101368-Б | 695Б-8101368-Б | Панель передняя | |
| 695Б-8101383 | 695Б-8101383 | Панель подставки вертикальная | |
| 695Б-8101382 | 695Б-8101382 | Панель подставки вертикальная в сборе | |
| 695Б-8101415 | 695Б-8101415 | Панель пола подставки левая | |
| 695Б-8101411 | 695Б-8101411 | Панель пола подставки правая | |
| 695Б-8101360 | 695Б-8101360 | Панель правая | |
| 695Б-8101377 | 695Б-8101377 | Панель уплотнения дверки в сборе | |
| 695Б-8101378 | 695Б-8101378 | Панель уплотнения дверки правая | |
| 695Б-8101330 | 695Б-8101330 | Панель № 2 канала наружная | |
| 695Б-8101327-Б | 695Б-8101327-Б | Панель №2 канала наружная в сборе | |
| 695Б-5602535 | 695Б-5602535 | Панель №20 моторного отсека | |
| 695-8102036 | 695-8102036 | Патрубок | |
| 695Б-8101295 | 695Б-8101295 | Переходник кожуха вентиляторов | |
| 695-8102037 | 695-8102037 | Петля дроссельной крышки | |
| 695Б-8101405 | 695Б-8101405 | Планка боковая | |
| 695Б-8101403 | 695Б-8101403 | Планка верхняя | |
| 695Б-8101297 | 695Б-8101297 | Планка кожуха внутренняя | |
| 695Б-8101374 | 695Б-8101374 | Планка левого уплотнителя | |
| 695Б-8101298 | 695Б-8101298 | Планка наружная | |
| 695Б-8101404 | 695Б-8101404 | Планка нижняя | |
| 695Б8101372-Б | 695Б8101372-Б | Планка правого уплотнителя | |
| 695Б-8101406 | 695Б-8101406 | Планка средняя | |
| 695Б-8101376 | 695Б-8101376 | Планка уплотнительная | |
| 695Б8101375 | 695Б8101375 | Планка уплотнительная вертикальная | |
| 695Б-8101328 | 695Б-8101328 | Планка №2 канала внутренняя | |
| 695Б-8101432 | 695Б-8101432 | Пластики замка | |
| 695Б-8101418 | 695Б-8101418 | Пластина | |
| 695Б-8101348 | 695Б-8101348 | Пластина задвижки ограничительная | |
| 695-8102039 | 695-8102039 | Пружина | |
| 695Б-8101433 | 695Б-8101433 | Пружина | |
| 695Б-8101402 | 695Б-8101402 | Рамка в сборе | |
| 695Б-8101346 | 695Б-8101346 | Рамка задвижки | |
| 695-5403056 | 695-5403056 | Ручка подвижного стекла | |
| 695Б-5602525 | 695Б-5602525 | Рычаг с пружиной в сборе | |
| 695Б8101397 | 695Б8101397 | Створка навески дверки верхняя | |
| 695Б-8101398 | 695Б-8101398 | Створка навески дверки нижняя | |
| 695Б-3805052 | 695Б-3805052 | Створка навески правой панели приборов верхняя | |
| 695Б-3805054 | 695Б-3805054 | Створка навески правой панели приборов нижняя | |
| 695-5603014 | 695-5603014 | Стекло №1 окна задка левое | |
| 695-5603016 | 695-5603016 | Стекло №1 окна задка правое | |
| 695-5603018 | 695-5603018 | Стекло №2 окна задка левое | |
| 695Б-8101431 | 695Б-8101431 | Стержень замка | |
| 695Б-5602532 | 695Б-5602532 | Термоизоляция №19 моторного отсека в сборе | |
| 695Б8101336-А | 695Б8101336-А | Уголок №1 канала уплотнительный | |
| 695Б-8101350-А | 695Б-8101350-А | Уголок №2 канала уплотнительный | |
| 695Б-8101296 | 695Б-8101296 | Уплотнитель | |
| 695Б-8101299 | 695Б-8101299 | Уплотнитель | |
| 695Б-8101408 | 695Б-8101408 | Уплотнитель | |
| 695Б-8101379 | 695Б-8101379 | Уплотнитель дверки | |
| 695Б-8101384 | 695Б-8101384 | Уплотнитель дверки | |
| 695Б-5602524 | 695Б-5602524 | Уплотнитель крышки моторного отсека | |
| 695Б-8101380 | 695Б-8101380 | Уплотнитель подводной трубы радиатора | |
| 695Б-8101373 | 695Б-8101373 | Уплотнитель резиновый левый | |
| 695Б-8101371-Б | 695Б-8101371-Б | Уплотнитель резиновый правый | |
| 695-5603015-Б | 695-5603015-Б | Уплотнитель №1 окна задка | |
| 252006-П2 | 252006-П2 | Шайба 10 | |
| 252004-П8 | 252004-П8 | Шайба 6 пружинная | |
| 252005-П8 | 252005-П8 | Шайба 8 | |
| 252133-П8 | 252133-П8 | Шайба 5 пружинная | |
| 252004-П8 | 252004-П8 | Шайба 6 пружинная | |
| 252134-П2 | 252134-П2 | Шайба 6 пружинная | |
| 252134-П8 | 252134-П8 | Шайба 6 пружинная | |
| 127-8102079 | 127-8102079 | Шланг обогрева стекол короткий | |
| 258012-П8 | 258012-П8 | Шплинт 2х12 | |
| 258012-П8 | 258012-П8 | Шплинт 2х12 | |
| 258038-П8 | 258038-П8 | Шплинт 3,2х16 | |
| 695Б-8101352 | 695Б-8101352 | Штапик канала задней арки | |
| 695Б-8101332 | 695Б-8101332 | Штапик канала передней арки | |
| 1 | 695Б-8102032 | Сопло обдува ветровых стекол в сборе | |
| 2 | 288014-П2 | Хомутик | |
| 3 | 127-8102078 | Шланг обогрева стекол средний | |
| 4 | 695Б-8101290 | Кожух с вентиляторами в сборе | |
| 5 | 695Б-8101220 | Кожух №1 канала кабины водителя в сборе | |
| 6 | 695Б-8101223 | Панель кожуха №1 верхняя | |
| 7 | 695Б-8101325 | Кожух №2 канала в сборе | |
| 8 | 695Б-8101338 | Кожух №4 канала | |
| 9 | 695Б-8101345 | Рамка с задвижкой в сборе | |
| 10 | 695Б-8101340 | Кожух №5 канала | |
| 11 | 695Б-8101354 | Кожух канала задней арки | |
| 12 | 695Б-8101386 | Рамка с дверками в сборе | |
| 13 | 695Б-5602507-Б | Крышка моторного отсека с рамкой в сборе | |
| 14 | 695Б-8101357-А | Кожух №1 рециркуляционного канала в сборе | |
| 15 | 695Б-8101365 | Кожух №2 рециркуляционного канала в сборе |
