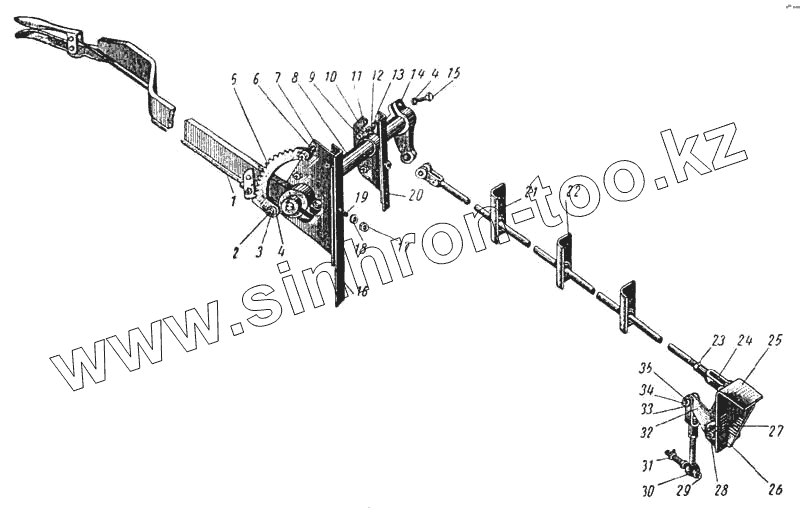

Каталог запасных частей к технике: ЛАЗ 695Б. Рычаг и привод ручного тормоза
1
2
3
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 209033-П8 | 209033-П8 | Болт М8х30 | |
| 695Б-3508035 | 695Б-3508035 | Болт крепления рукоятки тяги | |
| 258012-П8 | 258012-П8 | Шплинт 2х12 | |
| 252004-П8 | 252004-П8 | Шайба 6 пружинная | |
| 695-3508028-А | 695-3508028-А | Тяга собачки рычага привода ручного тормоза в сборе | |
| 695-3508024-А | 695-3508024-А | Траверса рычага привода ручного тормоза в сборе | |
| 127-3508030 | 127-3508030 | Собачка рычага ручного тормоза | |
| 122-3508025 | 122-3508025 | Пружина рукоятки рычага ручного тормоза | |
| 695Б-3508031 | 695Б-3508031 | Поводок собачки рычага ручного тормоза | |
| 250510-П8 | 250510-П8 | Гайка М8-6Н | |
| 251084-П8 | 251084-П8 | Гайка М5 | |
| 250763-П8 | 250763-П8 | Гайка М5 | |
| 122-3508026 | 122-3508026 | Рукоятка тяги | |
| 1 | 695-3508015-Б | Рычаг привода ручного тормоза в сборе | |
| 2 | 200321-П2 | Болт М10Х60 | |
| 3 | 250512-П8 | Гайка М10-6Н | |
| 3 | 250512-П8 | Гайка М10-6Н | |
| 4 | 252156-П2 | Шайба 10 пружинная | |
| 4 | 252156-П2 | Шайба 10 пружинная | |
| 5 | 695-3508098 | Сектор рычага ручного тормоза | |
| 6 | 695-3508047-А | Втулка сектора рычага ручного тормоза распорная | |
| 7 | 695-3508050-Б | Кронштейн переднего вала ручного тормоза | |
| 8 | 695Б-3508060 | Вал привода ручного тормоза | |
| 9 | 695-3508355 | Подшипник | |
| 10 | 695-3508054-Б | Кронштейн заднего вала ручного тормоза | |
| 11 | 200315-П8 | Болт М10х40 | |
| 12 | 695-3508051 | Втулка распорная | |
| 13 | 122-2104158 | Обойма подшипника | |
| 14 | 127-3504059 | Рычаг вала привода тормозного клапана в сборе | |
| 15 | 201505-П8 | Болт М10х45 | |
| 16 | 695Б3508174 | Стойка кронштейна вала привода ручного тормоза левая | |
| 17 | 250510-П8 | Гайка М8-6Н | |
| 18 | 252135-П2 | Шайба 8 пружинная | |
| 19 | 201457-П8 | Болт М8х22 | |
| 20 | 695Б-3508178 | Стойка кронштейна вала привода ручного тормоза правая | |
| 21 | 695Б-3508140 | Кронштейн тяги ручного тормоза в сборе | |
| 22 | 695Е-3508346 | Тяга ручного тормоза в сборе | |
| 23 | 250513-П8 | Гайка М10х1 | |
| 24 | 509503-П | Вилка М10Х1 | |
| 25 | 695Е-3508321 | Кронштейн в сборе | |
| 26 | 695-3508351 | Шайба | |
| 27 | 258056-П2 | Шплинт 4Х40 | |
| 28 | 695Б-3508143 | Палец | |
| 29 | 130-3508086 | Палец тяги привода ручного тормоза | |
| 30 | 695Б-3508044 | Тяга привода ручного тормоза | |
| 31 | 250976-П8 | Гайка М10х1 | |
| 32 | 695Е-3508126 | Рычаг ручного тормоза угловой в сборе | |
| 33 | 252039-П2 | Шайба 10 | |
| 34 | 260059-П8 | Палец 10х32 | |
| 35 | 258039-П2 | Шплинт 3х20 |
