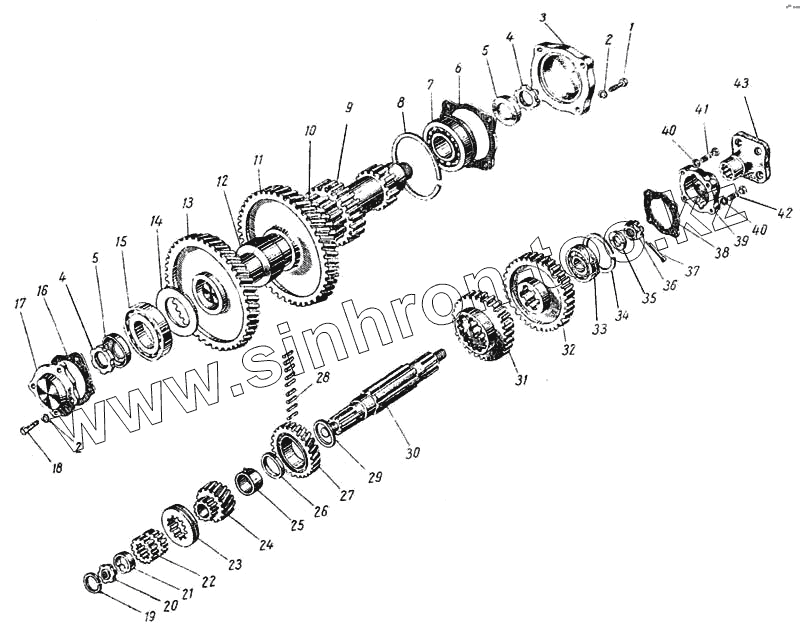

Каталог запасных частей к технике: ЛАЗ 695Б. Промежуточный и вторичный валы коробки передач

Тип техники

Марка

Модель

Схема

1

2

2

3

4

4

5

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

22

23

24

25

26

27

28

29

30

31

33

34

35

36

37

38

39

40

40

41

42

43

Позиция на иллюстрации	Заводской номер детали		Название детали
124-1701142-Г	124-1701142-Г		Крышка заднего подшипника вторичного вала с ведомой шестерней привода спидометра в комплекте
150В-1701145-Б	150В-1701145-Б		Крышка заднего подшипника вторичного вала
304902-П	304902-П		Шпонка сегментная
120-1701170	120-1701170		Шестерня пятой передачи с распорной втулкой в сборе
120-2402052-А3	120-2402052-А3		Сальник переднего конца коленчатого вала в сборе
120-1701063	120-1701063		Шайба замочная
1	201500-П8		Болт М10х32
2	252136-П2		Шайба 10 пружинная
3	120-1701074		Крышка заднего подшипника промежуточного вала
4	120-1701061		Гайка подшипника коленчатого вала упорная
5	120-1701063		Шайба замочная
6	120-1701075		Прокладка крышки
7	120-1701073		Подшипник промежуточного нала задний
8	120-1701065		Кольцо заднего подшипника стопорное
9	120-1701048		Вал коробки передач промежуточный
10	120-1701051		Шестерня третьей передачи промежуточного вала
11	120-1701053		Шестерня пятой передачи промежуточного вала
12	120-1701059		Втулка промежуточного вала распорная
13	120-1701056		Шестерня постоянного зацепления промежуточного вала
14	120-1701060		Шайба промежуточного вала упорная
15	120-1701066		Подшипник промежуточного вала передний
16	120-1701069		Прокладка крышки
17	120-1701068		Крышка переднего подшипника промежуточного вала
18	201494-П8		Болт М10
19	120-1701139		Кольцо подшипника упорное
20	120-1701061		Гайка подшипника коленчатого вала упорная
21	120-1701063		Шайба замочная
22	120-1701136		Каретка четвертой и пятой передач
22	120-1701112		Шестерня первой передачи
23	120-1701137		Муфта каретки пятой и четвертой передач
24	120-1701132-А2		Шестерня пятой передачи со втулкой в сборе
25	120-1701144		Втулка вторичного вала распорная со штифтом и сборе
26	120-1701134		Шайба шестерни пятой передачи упорная
27	120-1701131		Шестерня третьей передачи
28	307300-П		Игла подшипника 4Х34
29	120-1701130		Шайба упорная
30	120-1701105		Вал коробки передач вторичный
31	120-1701127		Шестерня второй передачи
33	120-1701190		Подшипник вторичного вала задний
34	124-2202159		Кольцо подшипника вторичного вала стопорное
35	305575-П		Шайба 28
36	303031-П		Гайка М27Х1,5
37	258073-П		Шплинт 5Х60
38	150В-1701146		Прокладка крышки заднего подшипника
39	150В-1701200-Б		Крышка заднего подшипника вторичного вала с сальником в сборе
40	252136-П2		Шайба 10 пружинная
41	301138-П		Болт М10Х55
42	201500-П8		Болт М10х32
43	150В-1701147-Б		Флянец вторичного вала с отражателями в сборе

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
