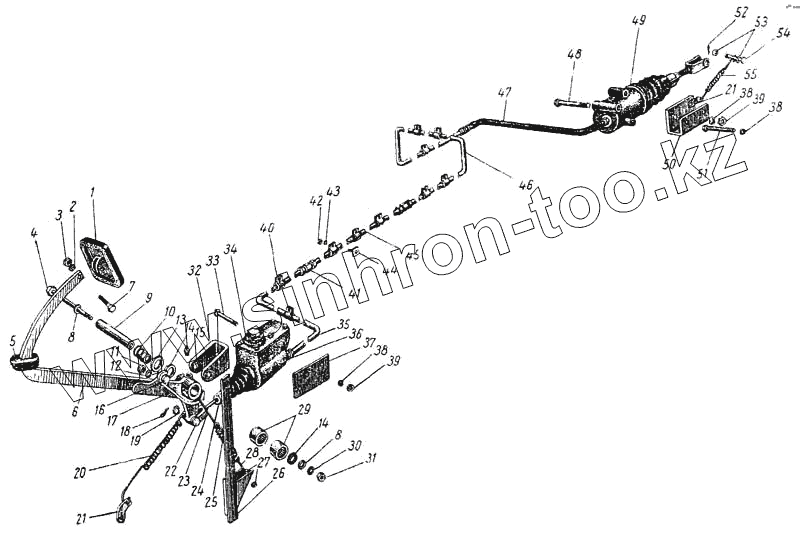

Каталог запасных частей к технике: ЛАЗ 695Б. Педаль и привод выключения сцепления
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
38
38
39
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 695-1602040 | 695-1602040 | Площадка педали сцепления в сборе | |
| 695-1700010 | 695-1700010 | Коробка передач в сборе | |
| 695-3724202 | 695-3724202 | Хомут крепления проводов | |
| 1 | 110-1602048 | Накладка площадки педали | |
| 2 | 252135-П2 | Шайба 8 пружинная | |
| 3 | 250510-П8 | Гайка М8-6Н | |
| 4 | 200380-П8 | Болт М12х105 | |
| 5 | 110-1602035 | Муфта пола педалей защитная | |
| 6 | 695-1602010 | Педаль сцепления в сборе | |
| 7 | 201457-П8 | Болт М8х22 | |
| 8 | 695-1602063 | Шайба оси педали сцепления | |
| 9 | 695-1602055-Б | Ось педали сцепления | |
| 10 | 695-1602065 | Пружина оси педали сцепления распорная | |
| 11 | 250513-П8 | Гайка М10х1 | |
| 12 | 252136-П2 | Шайба 10 пружинная | |
| 13 | 110-1602062 | Шайба оси педали сцепления упорная | |
| 14 | 110-1602028 | Сальник педали сцепления | |
| 15 | 304814-П | Масленка в сборе | |
| 16 | 695-1602037 | Палец вспомогательной пружины педали сцепления | |
| 17 | 110-1602095 | Серьга вспомогательной пружины педали сцепления | |
| 18 | 258052-П8 | Шплинт 4х20 | |
| 19 | 252007-П8 | Шайба 12 | |
| 20 | 695-1602034-Б | Пружина педали сцепления оттяжная | |
| 21 | 695-3504136 | Ушко пружины | |
| 22 | 260088-П8 | Палец 12х38 | |
| 23 | 307006-П8 | Вилка | |
| 24 | 250615-П8 | Гайка М12х1,25 | |
| 25 | 127-1602152 | Пружина педали сцепления вспомогательная | |
| 26 | 695-1602141 | Кронштейн вспомогательной пружины педали сцепления в сборе | |
| 27 | 110-1602088 | Гайка крюка вспомогательной пружины педали сцепления | |
| 28 | 110-1602085 | Крюк вспомогательной пружины педали сцепления | |
| 29 | 94904 | Подшипник | |
| 30 | 252137-П2 | Шайба 12 пружинная | |
| 31 | 250514-П8 | Гайка М12х1,75 | |
| 32 | 695-1602144 | Кронштейн педали сцепления | |
| 33 | 200326-П8 | Болт М10Х85 | |
| 34 | 695-3505010 | Цилиндр управления сцеплением главный в сборе | |
| 35 | 695-1602153-Б | Трубка от манного цилиндра в сборе | |
| 36 | 695-1602198 | Штуцер | |
| 37 | 695-1602164 | Кронштейн главного цилиндра управления сцеплением | |
| 38 | 252136-П2 | Шайба 10 пружинная | |
| 38 | 252136-П2 | Шайба 10 пружинная | |
| 39 | 250512-П8 | Гайка М10-6Н | |
| 39 | 250512-П8 | Гайка М10-6Н | |
| 40 | 695-1602192-Б | Хомут | |
| 41 | 695-1602196 | Муфта соединительная | |
| 42 | 250508-П8 | Гайка М6-6Н | |
| 43 | 252134-П2 | Шайба 6 пружинная | |
| 44 | 695-3506098 | Кронштейн винта в сборе | |
| 45 | 695-1602155-Б | Трубка средняя к сборе | |
| 46 | 695-1602157-Б | Трубка от цилиндра управления сцеплением в сборе | |
| 47 | 695-1602180-Б | Шланг цилиндра управления сцеплением в сборе | |
| 48 | 200321-П2 | Болт М10Х60 | |
| 49 | 695-1602120 | Цилиндр управлении сцеплением в сборе | |
| 50 | 695-1602118 | Кронштейн цилиндра управления сцеплением в сборе | |
| 51 | 201497-П8 | Болт М10х1,5х25 | |
| 52 | 258039-П2 | Шплинт 3х20 | |
| 53 | 252006-П8 | Шайба | |
| 54 | 260061-П8 | Палец 10х38 | |
| 55 | 695-1602160 | Пружина рычага вилки выключения сцепления |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
