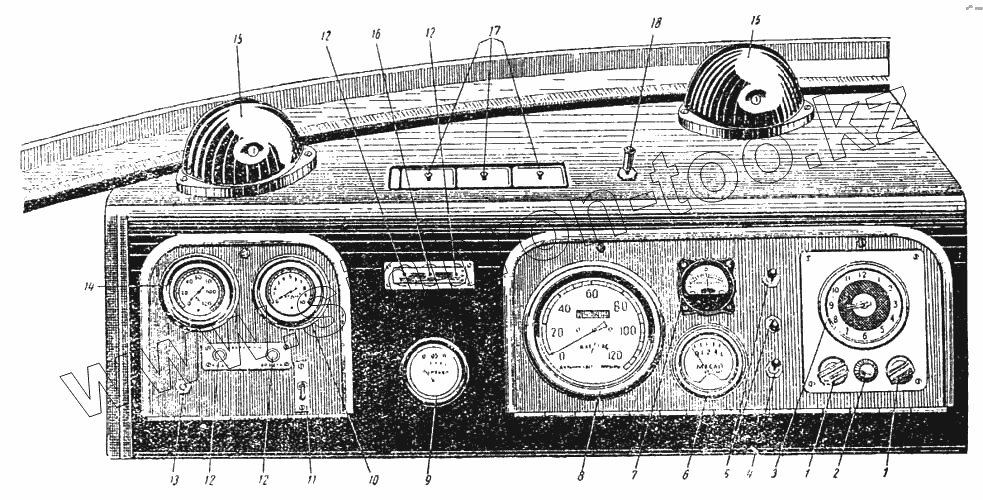

Каталог запасных частей к технике: ЛАЗ 695Б. Панель приборов
1
1
2
2
3
4
5
6
7
8
9
10
11
12
12
12
12
13
14
15
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 695-3805092 | 695-3805092 | Болт крепления панели | |
| 695-3805092 | 695-3805092 | Болт крепления панели | |
| 200004-П13 | 200004-П13 | Винт М3Х10 | |
| 220004-П13 | 220004-П13 | Винт М3х10 | |
| 302003-П | 302003-П | Винт М3Х6 | |
| 220052-П13 | 220052-П13 | Винт М4х12 | |
| 220052-П13 | 220052-П13 | Винт М4х12 | |
| 220051-П13 | 220051-П13 | Винт М4Х40 | |
| 220078-П8 | 220078-П8 | Винт М5х12 | |
| 224624-П8 | 224624-П8 | Винт М6х14 | |
| 695-3708022 | 695-3708022 | Включатель блокировки стартера с кожухом в сборе | |
| 421002-П8 | 421002-П8 | Гайка М12х1 | |
| 250760-П8 | 250760-П8 | Гайка М3 | |
| 251082-П8 | 251082-П8 | Гайка М4 | |
| 251082-П8 | 251082-П8 | Гайка М4 | |
| 251082-П8 | 251082-П8 | Гайка М4 | |
| 250763-П8 | 250763-П8 | Гайка М5 | |
| 250763-П8 | 250763-П8 | Гайка М5 | |
| 250508-П8 | 250508-П8 | Гайка М6-6Н | |
| 251104-П | 251104-П | Гайка М6 | |
| 251261-П8 | 251261-П8 | Гайка М6 | |
| 110-3709030 | 110-3709030 | Гайка переключателя в сборе | |
| 695Б-3709050 | 695Б-3709050 | Головка переключателя света | |
| 695-3816024 | 695-3816024 | Держатель гайки | |
| 255022-П13 | 255022-П13 | Заклепка 3х4 | |
| 254049-П | 254049-П | Заклепка 3х8 | |
| 254049-П | 254049-П | Заклепка 3х8 | |
| 255063-П8 | 255063-П8 | Заклепка 4х8 | |
| 255063-П8 | 255063-П8 | Заклепка 4х8 | |
| 695-3708024-А | 695-3708024-А | Кожух включателя блокировки стартера | |
| 695Б-3805074 | 695Б-3805074 | Козырек контрольных ламп | |
| 695-3803027 | 695-3803027 | Контрольная лампа в сборе | |
| 695-3713100 | 695-3713100 | Кронштейн лампы подсвета | |
| 695Б-3805076 | 695Б-3805076 | Кронштейн панели приборов в сборе | |
| 695Б-3804028 | 695Б-3804028 | Кронштейн троса перевода стрелок часов | |
| 695Б-3805012 | 695Б-3805012 | Кронштейн щитка моторного отсека в сборе | |
| 308007-П | 308007-П | Лампа типа А 22, 12В, 1 св | |
| 308007-П | 308007-П | Лампа типа А 22, 12В, 1 св | |
| 308007-П | 308007-П | Лампа типа А 22, 12В, 1 св | |
| 695-3805058 | 695-3805058 | Навеска левой панели приборов в сборе | |
| 695Б-3805050 | 695Б-3805050 | Навеска правой панели приборов в сборе | |
| 695Б-3805071 | 695Б-3805071 | Накладка контрольных ламп левая | |
| 695Б-3805072 | 695Б-3805072 | Накладка контрольных ламп правая | |
| 421011-П8 | 421011-П8 | Ниппель | |
| 695Б-3805036 | 695Б-3805036 | Обклейка левой панели приборов | |
| 695Б-3805046 | 695Б-3805046 | Обклейка правой панели приборов | |
| 695-3805060 | 695-3805060 | Ось навески левой пянели приборов | |
| 695Б-3805056 | 695Б-3805056 | Ось навески правой панели приборов | |
| 695-3722012 | 695-3722012 | Панель предохранителей | |
| 695Б-3805030 | 695Б-3805030 | Панель приборов левая с приборами в сборе | |
| 695Б-3805040 | 695Б-3805040 | Панель приборов правая с приборами в сборе | |
| 695Б-3811012 | 695Б-3811012 | Панель шунта в сборе | |
| 695-3803028 | 695-3803028 | Патрон контрольной лампы с проводом в сборе | |
| 695Б-3713226 | 695Б-3713226 | Переключатель света типа П20-А в сборе | |
| 695Б-3713230 | 695Б-3713230 | Патроны ламп подсвета приборов с провода ми в сборе | |
| 695-3810026 | 695-3810026 | Переходник манометра масла | |
| 695Б-3805102 | 695Б-3805102 | Пластина включателей | |
| 695Б-3805039 | 695Б-3805039 | Рамка левой панели приборов | |
| 695Б-3805048 | 695Б-3805048 | Рамка правой панели приборов | |
| 140-8103325 | 140-8103325 | Ручка выключателя в сборе | |
| 695-3726110 | 695-3726110 | Ручка переключателя указателя поворота | |
| 695Б-3805096 | 695Б-3805096 | Скоба крепления щитков приборов в сборе | |
| 695-3805063 | 695-3805063 | Створка навески левой панели приборов верхняя | |
| 695-3805061 | 695-3805061 | Створка навески левой панели приборов нижняя | |
| 695Б-3805052 | 695Б-3805052 | Створка навески правой панели приборов верхняя | |
| 695Б-3805054 | 695Б-3805054 | Створка навески правой панели приборов нижняя | |
| 695Б-3804022 | 695Б-3804022 | Стойка часов в сборе | |
| 695-3805215 | 695-3805215 | Табличка к включателю зажигания «Зажигание» | |
| 695-3805062 | 695-3805062 | Табличка к включателю плафона моторного отсека «Освещение» | |
| 695-3805216 | 695-3805216 | Табличка к включателю стартера «Стартер» | |
| 695-3810016 | 695-3810016 | Трубка от стойки к манометру масла в сборе | |
| 695-3708020-А | 695-3708020-А | Установка включателя блокировки стартера | |
| 252004-П13 | 252004-П13 | Шайба 6 | |
| 252004-П13 | 252004-П13 | Шайба 6 | |
| 252132-П2 | 252132-П2 | Шайба пружинная | |
| 252131-П2 | 252131-П2 | Шайба пружинная 3,5 | |
| 252131-П2 | 252131-П2 | Шайба пружинная 3,5 | |
| 252132-П2 | 252132-П2 | Шайба пружинная | |
| 252132-П8 | 252132-П8 | Шайба пружинная 4 | |
| 252133-П2 | 252133-П2 | Шайба 5 пружинная | |
| 252133-П2 | 252133-П2 | Шайба 5 пружинная | |
| 252134-П2 | 252134-П2 | Шайба 6 пружинная | |
| 695-3805094 | 695-3805094 | Шайба стопорная | |
| 695-3805094 | 695-3805094 | Шайба стопорная | |
| 120-3816028 | 120-3816028 | Шайба манометра уплотнительная | |
| 695Б-3805005 | 695Б-3805005 | Щиток приборов моторного отсека в сборе | |
| 1 | 695-3709020 | Переключатель света типа П7 в сборе | |
| 2 | 695-3708085 | Включатель зажигания типа ВК-1 в сборе | |
| 2 | 695-3708085 | Включатель зажигания типа ВК-1 в сборе | |
| 3 | 21-3804010 | Часы в сборе | |
| 4 | 695Б-3713226 | Переключатель света типа П20-А в сборе | |
| 5 | 695-3714100 | Включатель света типа В К-26А | |
| 6 | 695-3810022 | Указатель давления масла типа УК-29 в сборе | |
| 7 | 695-3811008 | Амперметр типа М5-2 в сборе | |
| 8 | 695Б-3802010 | Спидометр типа СП-100Б в сборе | |
| 9 | 695-3806010 | Указатель уровня топлива типа УБ-25А в сборе | |
| 10 | 695-3816020 | Манометр воздушный типа МД-29 в сборе | |
| 11 | 695-3714194 | Включатель света типа ВК-46 в сборе | |
| 12 | 695-3803021 | Лампа контрольная типа ПД-20В (перегрев воды, стоп, аварийное давление, открыта дверь) | |
| 13 | 695Б-3708080 | Включатель стартера типа ВК-37Б в сборе | |
| 14 | 695Б-3808008 | Указатель температуры воды типа УК-118 | |
| 15 | 695Б-8102032 | Сопло обдува ветровых стекол в сборе | |
| 16 | 695-3803025 | Лампа контрольная типа ПД-20Б (указателей поворота) | |
| 17 | 695-3722010 | Блок плавких предохранителей типа ПР-11В в сборе | |
| 18 | 695-3726120 | Переключатель типа 17-17А указателей поворота |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
