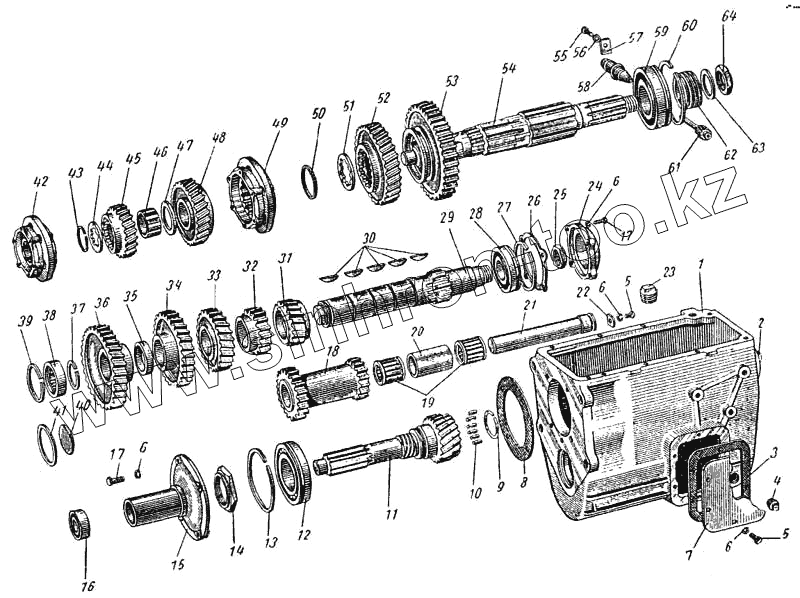

Каталог запасных частей к технике: ЛАЗ 695Б. Коробка передач

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
6
6
6
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
Позиция на иллюстрации Заводской номер детали Название детали
130-1701143 130-1701143 Стопор втулки шестерни четвертой передачи
130-1702010 130-1702010 Крышка коробки передач в сборе
1 130-1701015 Картер коробки передач
2 130-1701146 Прокладка крышки заднего подшипника
3 130-1701021 Прокладка крышки люка
4 305040-П Пробка РКII-3/4"
5 201494-П8 Болт М10
5 201494-П8 Болт М10
6 252136-П Шайба пружинная 10
6 252136-П2 Шайба 10 пружинная
6 252136-П2 Шайба 10 пружинная
6 252136-П2 Шайба 10 пружинная
7 130-1701020 Крышка люка картера коробки передач
8 130-1701042 Прокладка крышки подшипника первичного вала
9 307750-П Кольцо замочное
10 306229-П Ролик 8Х20
11 130-1701030 Вал коробки передач первичный
12 306516-П Подшипник
13 307767-П Кольцо замочное
14 130-1701037 Гайка подшипника первичного вала
15 130-1701040 Крышка подшипника первичного вала
16 110-1701225 Подшипник первичного вала передний в сборе
17 201498-П8 Болт М10х28
18 130-1701082 Блок шестерен заднего хода
19 120-1701180 Подшипник блока шестерен заднего хода в сборе
20 130-1701086 Втулка блока шестерен заднего хода дистанционная
21 130-1701092 Ось блока шестерен заднего хода
22 150В-1701098 Стопор оси блока шестерен заднего хода
23 305069-П Пробка РКII-1"
24 130-1701074 Крышка заднего подшипника промежуточного вала
25 130-1701061 Гайка заднего подшипника промежуточного вала упорная
26 130-1701075 Прокладка крышки заднего подшипника промежуточного вала
27 110-1701034-Б Кольцо заднего подшипника стопорное
28 306515-П Подшипник
29 130-1701048 Вал коробки передач промежуточный
30 304918-П Шпонка сегментная
31 130-1701049 Шестерня второй передачи промежуточного вала
32 130-1701054 Шестерня заднего хода промежуточного вала
33 130-1701051 Шестерня третьей передачи промежуточного вала
34 130-1701185 Шестерня четвертой передачи промежуточного вала
35 130-1701059 Втулка промежуточного вала распорная
36 130-1701056 Шестерня постоянного зацепления промежуточного вала
37 307751-П Кольцо замочное
38 306517-П Подшипник
39 307752-П Кольцо замочное
40 306019-П Заглушка 72
41 130-1701024 Кольцо картера уплотнительное
42 130-1701151 Синхронизатор четвертой и пятой передач в сборе
43 307772-П Кольцо замочное
44 130-1701187 Шайба шестерни четвертой передачи опорная
45 130-1701181 Шестерня четвертой передачи вторичного вала
46 130-1701182 Втулка шестерни четвертой передачи вторичного вала со стопором в сборе
47 130-1701130 Шайба шестерни третьей передачи опорная
48 130-1701131 Шестерня третьей передачи вторичного вала
49 130-1701150 Синхронизатор второй и третьей передач в сборе
50 307771-П Кольцо шестерни второй передачи стопорное
51 130-1701128 Шайба шестерни второй передачи опорная
52 130-1701127 Шестерня второй передачи вторичного вала
53 130-1701112 Шестерня первой передачи вторичного вала
54 130-1701105 Вал коробки передач вторичный
55 201460-П8 Болт М8х30
56 252135-П2 Шайба 8 пружинная
57 130-3802031 Стопор штуцера
58 130-3802088 Штуцер гибкого вала привода спидометра
59 306551-П Подшипник
60 307767-П Кольцо замочное
61 130М-3802033 Червяк привода спидометра
62 130М-3802034 Шестерня привода спидометра ведомая с осью в сборе (Z=17)
63 305745-П Шайба 34
64 130-1701259 Гайка фланца вторичного вала
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
