Каталог запасных частей к технике: ЛАЗ 695Б. Компрессор
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83

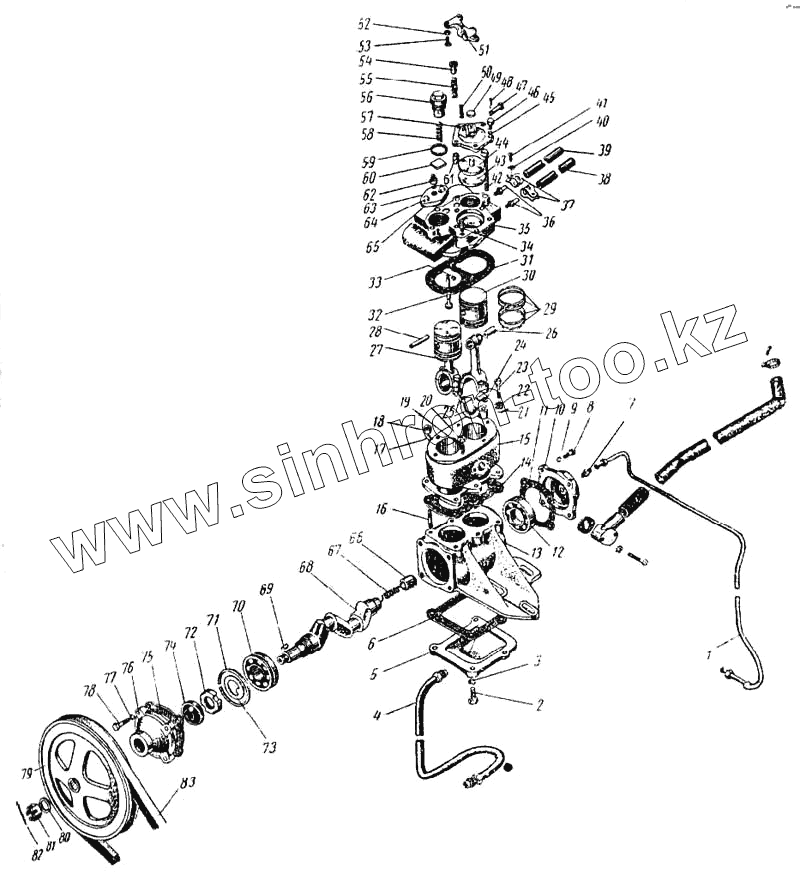

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 120-3509164-БР | 120-3509164-БР | Кольцо поршня компрессора, увеличенное на 0,4 мм | |
| 124-3509042-Б | 124-3509042-Б | Головка компрессора в сборе | |
| 252135-П2 | 252135-П2 | Шайба 8 пружинная | |
| 695-3508024-А | 695-3508024-А | Траверса рычага привода ручного тормоза в сборе | |
| 120-3509160-БР | 120-3509160-БР | Поршень компрессора, увеличенный на 0,4 мм | |
| 120-3509160-ВР | 120-3509160-ВР | Поршень компрессора, увеличенный на 0,8 мм | |
| 120-3509164-ВР | 120-3509164-ВР | Кольцо поршня компрессора, увеличенное на 0,8 мм | |
| 1 | 120-3509260 | Трубка подвода масла к компрессору в сборе | |
| 2 | 201497-П | Болт М10Х25 | |
| 3 | 252136-П2 | Шайба 10 пружинная | |
| 4 | 120-3509270 | Трубка отвода масла от компрессора в сборе | |
| 5 | 120-3509100 | Крышка картера компрессора нижняя | |
| 6 | 120-3509103 | Прокладка нижней крышки картера компрессора | |
| 7 | 305287-П | Штуцер | |
| 8 | 201458-П2 | Болт М8Х25 | |
| 9 | 252135-П2 | Шайба 8 пружинная | |
| 10 | 120-3509090-Б | Крышка картера компрессора задняя | |
| 11 | 120-3509063 | Прокладка крышки картера компрессора | |
| 12 | 120-3509113 | Подшипник коленчатого вала компрессора задний в сборе | |
| 13 | 120-3509020 | Картер компрессора | |
| 14 | 120-3509038 | Прокладка блока цилиндров компрессора | |
| 15 | 120-3509028 | Блок цилиндров компрессора с пробками и заглушкой в сборе | |
| 16 | 304020-П | Шпилька М10х1х25 | |
| 17 | 252136-П2 | Шайба 10 пружинная | |
| 18 | 250513-П | Гайка М10Х1 | |
| 19 | 216234-П | Шпилька М8Х20 (1,5) | |
| 20 | 250511-П2 | Гайка М8Х1 | |
| 21 | 258013-П | Шплинт 2х15 | |
| 22 | 303032-П | Гайка М8х1 | |
| 23 | 120-3509200 | Болт крышки шатуна компрессора | |
| 24 | 120-3509197 | Прокладка крышки шатуна компрессора | |
| 25 | 120-3509180 | Шатун компрессора в сборе | |
| 26 | 120-3509194 | Втулка верхней головки шатуна компрессора | |
| 27 | 120-3509150 | Поршень и шатун компрессора в сборе | |
| 28 | 120-3509169 | Палец компрессора поршневой с заглушкой в сборе | |
| 29 | 120-3509164-А | Кольцо поршня компрессора | |
| 30 | 120-3509160 | Поршень компрессора | |
| 31 | 122-3509043 | Прокладка головки компрессом | |
| 32 | 122-3509325 | Клапан компрессора перепускной | |
| 33 | 122-3509327 | Чека перепускного клапана | |
| 34 | 421020-П8 | Штуцер ввертный | |
| 35 | 122-3509040 | Головка компрессора | |
| 36 | 305388-П8 | Штуцер | |
| 37 | 288000-П8 | Хомутик | |
| 38 | 121-3509293 | Шланг подвода воды к компрессору | |
| 39 | 121-3509293 | Шланг подвода воды к компрессору | |
| 40 | 251084-П8 | Гайка М5 | |
| 41 | 220084-П8 | Винт М5Х25 | |
| 42 | 200271-П | Болт М3Х60 | |
| 43 | 122-3509348 | Диафрагма разгрузочной камеры | |
| 44 | 122-3509350 | Грибок разгрузочной камеры в сборе | |
| 45 | 252134-П2 | Шайба 6 пружинная | |
| 46 | 201418-П | Болт М6Х16 | |
| 47 | 260043-П | Палец 8Х48 | |
| 48 | 258037-П | Шплинт 3Х12 | |
| 49 | 122-3509353 | Колпачок грибка разгрузочной камеры | |
| 50 | 122-3509342 | Пружина коромысла перепускных клапанов | |
| 51 | 122-3509335 | Коромысло перепускных клапанов компрессора с упором в сборе | |
| 52 | 250508-П8 | Гайка М6-6Н | |
| 53 | 122-3509344 | Толкатель коромысла перепускных клапанов | |
| 54 | 122-3509329 | Втулка пружины перепускного клапана направляющем | |
| 55 | 122-3509328 | Пружина перепускного клапана | |
| 56 | 120-3509044 | Пробка выпускного клапана компрессора | |
| 57 | 122-3509346 | Крышка разгрузочной камеры головки компрессора | |
| 58 | 120-3509048 | Пружина выпускного клапана компрессора | |
| 59 | 120-3509045 | Прокладка пробки выпускного клапана | |
| 60 | 120-3509050 | Клапан компрессора выпускной | |
| 61 | 122-3509326 | Втулка перепускного клапана направляющая | |
| 62 | 421023-П8 | Штуцер ввертный | |
| 63 | 122-3509277 | Фланец штуцера | |
| 64 | 201458-П2 | Болт М8Х25 | |
| 65 | 122-3509278 | Прокладка фланца | |
| 66 | 120-3509094 | Уплотнитель задней крышки компрессора | |
| 67 | 120-3509093 | Пружина уплотнителя | |
| 68 | 120-3509110 | Вал компрессора коленчатый | |
| 69 | 304906-П | Шпонка сегментная | |
| 70 | 120-3509112 | Подшипник коленчатого вала компрессора передний | |
| 71 | 120-3509116 | Кольцо переднего подшипника коленчатого вала стопорное | |
| 72 | 120-1701061 | Гайка подшипника коленчатого вала упорная | |
| 73 | 120-3509117 | Шайба упорной гайки замочная | |
| 74 | 120-3509070-А2 | Сальник передней крышки картера компрессора в сборе | |
| 75 | 120-3509063 | Прокладка крышки картера компрессора | |
| 76 | 120-3509060 | Крышка картера компрессора передняя | |
| 77 | 252135-П2 | Шайба 8 пружинная | |
| 78 | 201458-П2 | Болт М8Х25 | |
| 79 | 120-3509130 | Шкив компрессора | |
| 80 | 252016-П | Шайба 14 | |
| 81 | 250978-П | Гайка М14Х1,5 | |
| 82 | 258040-П | Шплинт 3Х25 | |
| 83 | 120-3509250 | Ремень привода компрессора |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
