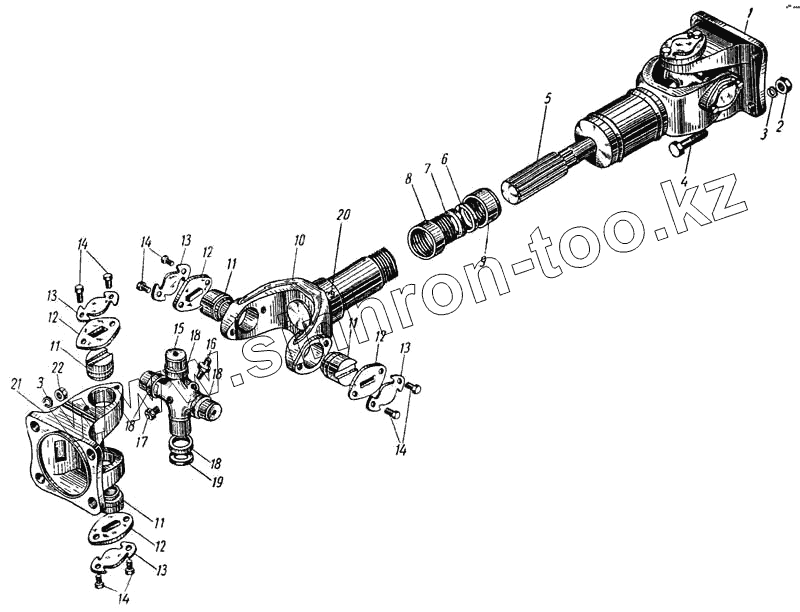

Каталог запасных частей к технике: ЛАЗ 695Б. Карданный вал
1
2
3
3
4
5
6
7
8
9
10
11
11
11
11
12
12
12
12
13
13
13
13
14
14
14
14
15
16
17
18
18
18
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 695-2201047 | 695-2201047 | Вилка кардана скользящая с карданом в сборе | |
| 695Б-2201046 | 695Б-2201046 | Вилка кардана скользящая с удлинителем в сборе | |
| 120-2201025 | 120-2201025 | Крестовина кардана с подшипниками в сборе | |
| 695Б-2400010 | 695Б-2400010 | Мост задний в сборе | |
| 120-2201023 | 120-2201023 | Фланец вилки карданного вала | |
| 695-2201016 | 695-2201016 | Вал карданный с вилкой и карданом в сборе | |
| 1 | 695-2201015 | Вал карданный с вилкой и шлицевым концом в сборе | |
| 2 | 250633-П8 | Гайка М14 | |
| 3 | 252138-П2 | Шайба 14 пружинная | |
| 4 | 301028-П8 | Болт М14х38 | |
| 5 | 695-2201020 | Конец карданного вала шлицевой | |
| 6 | 120-2201089 | Шайба сальника скользящей вилки разрезная | |
| 7 | 120-2201088 | Кольцо сальника скользящей вилки уплотнительное | |
| 8 | 695-2201090-Б | Удлинитель скользящей вилки кардана | |
| 9 | 120-2201065 | Колпак сальника скользящей вилки | |
| 10 | 120-2201047 | Вилка кардана скользящая с заглушкой в сборе | |
| 11 | 120-2201044 | Подшипник кардана игольчатый в сборе | |
| 12 | 120-2201050 | Пластина игольчатого подшипника опорная | |
| 13 | 120-2201051 | Пластина-замок | |
| 14 | 201452-П8 | Болт М8х12 | |
| 15 | 120-2201030 | Крестовина кардана | |
| 16 | 304814-П | Масленка в сборе | |
| 17 | 306746-П | Клапан предохранительный | |
| 18 | 120-2201042 | Держатель сальника игольчатого подшипника | |
| 19 | 120-2201043 | Сальник игольчатого подшипника | |
| 20 | 304814-П | Масленка в сборе | |
| 21 | 695Б-2201023 | Фланец-вилка карданного вала | |
| 22 | 250634-П8 | Гайка М14х1,5 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
