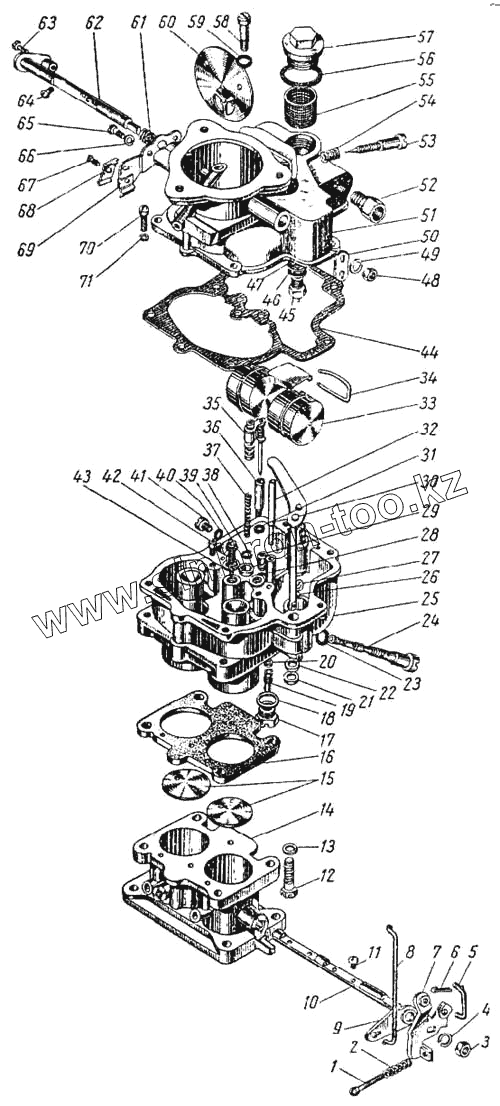

Каталог запасных частей к технике: ЛАЗ 695Б. Карбюратор МКЗ-К84
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 121-1107400 | 121-1107400 | Корпус поплавковой камеры в сборе | |
| 121-1107500 | 121-1107500 | Камера смесительная в сборе | |
| 1 | 222503-П8 | Винт М5Х22 | |
| 2 | К80-1107536 | Пружина винта | |
| 3 | 250510-П8 | Гайка М8-6Н | |
| 4 | 252135-П2 | Шайба 8 пружинная | |
| 5 | 121-1107142 | Тяга насоса ускорения | |
| 6 | 258000-П8 | Шплинт 1,5х10 | |
| 7 | 121-1107551 | Рычаг дроссельных заслонок | |
| 8 | 121-1107554 | Тяга соединительная | |
| 9 | 121-1107553 | Рычаг привода | |
| 10 | 121-1107510 | Валик дроссельной заслонки | |
| 11 | 220050-П8 | Винт М4х8 | |
| 12 | 121-1107042 | Болт крепления смесительной камеры | |
| 13 | 252135-П2 | Шайба 8 пружинная | |
| 14 | 121-1107507 | Корпус смесительной камеры | |
| 15 | 121-1107531 | Заслонка дроссельная | |
| 16 | 121-1107089 | Прокладка смесительной камеры | |
| 17 | 121-1107214 | Пробка клапана механического экономайзера | |
| 18 | 11-1356 | Прокладка пробки | |
| 19 | 121-1107210 | Экономайзер механический в сборе | |
| 20 | 110-1107073 | Прокладка механического экономайзера | |
| 21 | 121-1107154-А | Кольцо сальника | |
| 22 | 121-1107153 | Сальник привода насоса ускорения | |
| 23 | 121-1107064 | Прокладка распылителя | |
| 24 | 121-1107028 | Распылитель | |
| 25 | 121-1107405 | Корпус поплавковой камеры с диффузором в сборе | |
| 26 | 121-1107428 | Клапан насоса ускорения впускной шариковый | |
| 27 | 121-1107441 | Кольцо клапана запорное | |
| 28 | 121-1107446 | Прокладка главного жиклера | |
| 29 | 121-1107444 | Жиклер главный | |
| 30 | 121-1107120 | Поршень насоса ускорения с приводом, штоками и пружиной в сборе | |
| 31 | 121-1107453 | Прокладка корпуса клапана | |
| 32 | 121-1107208 | Толкатель механического экономайзера | |
| 33 | 121-1107600 | Поплавок с рычажком в сборе | |
| 34 | 121-1107627 | Ось рычажка поплавка | |
| 35 | 121-1107130 | Поршень пневматического экономайзера с клапаном в сборе | |
| 36 | 121-1107451 | Корпус клапана пневматического экономайзера | |
| 37 | 121-1107204 | Пружина поршня пневматического экономайзера | |
| 38 | 121-1107415 | Прокладка | |
| 39 | 121-1107409 | Жиклер холостого хода | |
| 40 | 110-1107177 | Прокладка | |
| 41 | К80-1107076 | Пробка | |
| 42 | 121-1107445 | Жиклер воздушный | |
| 43 | 110-1107221 | Клапан насоса ускорения нагнетательный игольчатый | |
| 44 | 121-1107085 | Прокладка верхнего корпуса | |
| 45 | 121-1107330 | Клапан подачи горючего игольчатый с корпусом и седлом в сборе | |
| 46 | 110-1106021 | Прокладка клапана подачи топлива | |
| 47 | 120Д-1107247 | Прокладка клапана подачи топлива | |
| 48 | 250608-П8 | Гайка М6 | |
| 49 | 252154-П2 | Шайба 6 пружинная | |
| 50 | 121-1107271 | Рычаг передаточный | |
| 51 | 121-1107332 | Корпус верхний | |
| 52 | 305361-П8 | Штуцер | |
| 53 | 121-1107434 | Игла регулировки холостого хода | |
| 54 | 120-1305028 | Пружина регулировочной иглы | |
| 55 | К80-1107341-Б | Сетка фильтра подачи топлива | |
| 56 | К80-1107343 | Прокладка пробки фильтра | |
| 57 | К80-1107342 | Пробка фильтра подачи топлива | |
| 58 | 121-1107447 | Винт канала игольчатого клапана | |
| 59 | 11-1046 | Шайба толкателя | |
| 60 | 121-1107230 | Заслонка воздушная с клапаном в сборе | |
| 61 | 121-1107260 | Пружина рычага воздушной заслонки | |
| 62 | 121-1107240 | Валик воздушной заслонки с рычагом в сборе | |
| 63 | 301052-П8 | Болт М4х8 | |
| 64 | 220050-П8 | Винт М4х8 | |
| 65 | 222498-П8 | Винт М5х12 | |
| 66 | 252133-П2 | Шайба 5 пружинная | |
| 67 | 121-1107275 | Болт зажима троса | |
| 68 | 121-1107274 | Зажим троса | |
| 69 | 121-1107270 | Кронштейн троса воздушной заслонки | |
| 70 | 222525-П8 | Винт М6х16 | |
| 71 | 252154-П2 | Шайба 6 пружинная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
