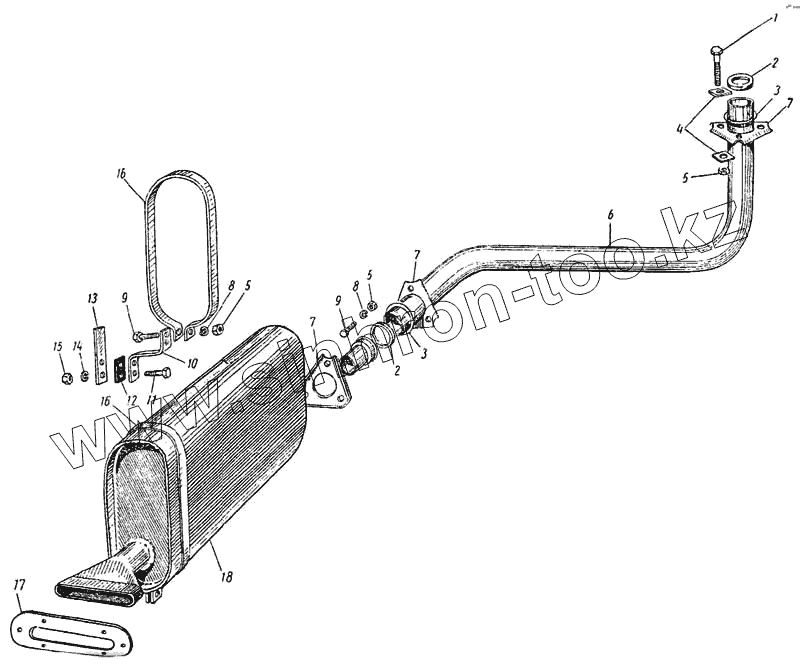

Каталог запасных частей к технике: ЛАЗ 695Б. Глушитель с трубами
1
2
2
3
3
4
5
5
5
6
7
7
7
8
8
9
9
10
11
12
13
14
15
16
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 252573-П8 | 252573-П8 | Заклепка 4х10 | |
| 1 | 201505-П8 | Болт М10х45 | |
| 2 | 306300-П | Кольцо прокладочное | |
| 3 | 695-1203018 | Кольцо фланца упорное | |
| 4 | 695-1203083 | Пластина замочная | |
| 5 | 250512-П8 | Гайка М10-6Н | |
| 5 | 250512-П8 | Гайка М10-6Н | |
| 6 | 695-1203015-В | Труба глушителя приемка | |
| 7 | 695Б-1203017 | Фланец трубы глушителя | |
| 8 | 252136-П2 | Шайба 10 пружинная | |
| 8 | 252136-П2 | Шайба 10 пружинная | |
| 9 | 201499-П8 | Болт М10х30 | |
| 9 | 201499-П8 | Болт М10х30 | |
| 10 | 697-1201075 | Кронштейн крепления глушителя нижний | |
| 11 | 201457-П8 | Болт М8х22 | |
| 12 | 695Б-1201081 | Прокладка кронштейна крепления глушителя | |
| 13 | 697-1201071 | Кронштейн крепления глушителя верхний | |
| 14 | 252135-П8 | Шайба 8 пружинная | |
| 15 | 250510-П8 | Гайка М8-6Н | |
| 16 | 695-1201074-В1 | Хомут глушителя | |
| 17 | 695Б-1203084 | Ободок насадка выпускной трубы глушителя | |
| 18 | 695Б-1201010-Б | Глушитель в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
