Каталог запасных частей к технике: ЛАЗ 695Б. Бензиновый насос
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
25
26
27
28
29
30
31
32
33
34

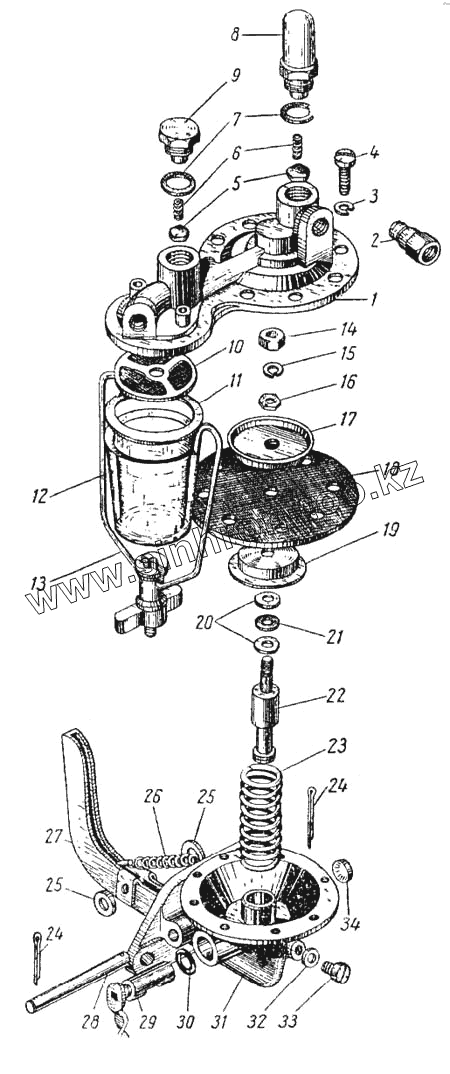

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1110С11 | 1110С11 | Толкатель в сборе | |
| 120-1106090-А | 120-1106090-А | Корпус насоса с валиком ручного привода в сборе | |
| 1 | 120-1106015-В | Крышка топливного насоса с седлами в сборе | |
| 2 | 305361-П8 | Штуцер | |
| 3 | 252133-П2 | Шайба 5 пружинная | |
| 4 | 224600-П8 | Винт М5Х16 | |
| 5 | 11-1062 | Клапан | |
| 6 | 501-135 | Пружина клапана | |
| 7 | 120-1106023 | Прокладка пробок клапанов | |
| 8 | 120-1106020 | Пробка нагнетательного клапана в сборе | |
| 9 | 120-1106022 | Пробка впускного клапана | |
| 10 | 1110С23 | Фильтр в сборе | |
| 11 | 501-1316 | Прокладка стакана | |
| 12 | 11-1031 | Стакан фильтра | |
| 13 | 120-1106030 | Скоба крепления стакана фильтра в сборе | |
| 14 | 250608-П8 | Гайка М6 | |
| 15 | 252154-П2 | Шайба 6 пружинная | |
| 16 | 305568-П8 | Шайба шестигранная 6,3 | |
| 17 | 11-107 | Шайба диафрагмы верхняя | |
| 18 | 11-1051 | Диск диафрагмы | |
| 19 | 11-1059 | Шайба диафрагмы нижняя | |
| 20 | 10-32131 | Шайба | |
| 21 | 11-1046 | Шайба толкателя | |
| 22 | 11-1060 | Толкатель | |
| 23 | 11-1061 | Пружина диафрагмы | |
| 24 | 258000-П | Шплинт 1,5Х10 | |
| 25 | 11-1083 | Шайба | |
| 26 | 11-1013 | Пружина рычага возвратная | |
| 27 | 120-1106040 | Рычаг привода насоса в сборе | |
| 28 | 120-1106128-Г | Ось рычага | |
| 29 | 120-1106095-Б | Валик ручного привода с рычагом в сборе | |
| 30 | 485-4223029-Б | Сальник | |
| 31 | 150В-1106094 | Корпус топливного насоса | |
| 32 | К80-1107447-А | Прокладка | |
| 33 | К80-1107448 | Винт канала | |
| 34 | 260305-П8 | Заглушка 16 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
