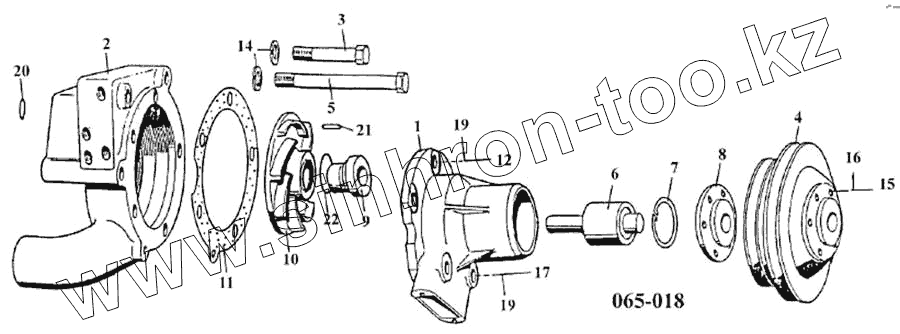

Каталог запасных частей к технике: ЛАЗ 5252. Водяной насос двигателя D10TSLL-160E2

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
14
15
16
17
19
19
20
21
22
Позиция на иллюстрации Заводской номер детали Название детали
Ремень 2х12,5х1125 DIN 7753 В 1.3 Ремень 2х12,5х1125 DIN 7753 В 1.3 Ремень 2х12,5х1125 DIN 7753 В 1.3
10.06501-6004 10.06501-6004 Водяной насос в сборе
1 10.06501-0002 Корпус насоса всасывающая секция
2 1.06501-0137 Корпус насоса, нагнетающая секция
3 М10х45 МVGSZ 598-10.9 Болт
4 3.06503-0817 Шкив
5 М10х115 ISО 4014-10.9 Болт
6 3.93410-6804 Вал с подшипником 01-РLС 77-2-4-00-8464/М
7 55 МSZ 231 Кольцо стопорное
8 3.06503-0820 Диск
9 3.06520-6817 Втулка уплотнительная
10 3.06506-0806 Крыльчатка
11 3.06903-0801 Прокладка
12 М8х22 ISО 4017-10.9 Болт
14 В10 DIN 127 Шайба пружинная замочная
15 М8х25 ISО 4017-10.9 Болт
16 В8 DIN 127 Шайба пружинная замочная
17 М8х60 ISО 4017-10.9 Болт
19 А8х11,5-Сu МSZ 18716 Кольцо уплотнительное
20 1.06901-0027 Прокладка
21 3х8 МSZ 2244-6.8 Штифт
22 3.06520-6818 Кольцо
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
