Каталог запасных частей к технике: ЛАЗ 5252. Установка расширительного бачка

Тип техники

Марка

Модель

Схема

1

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

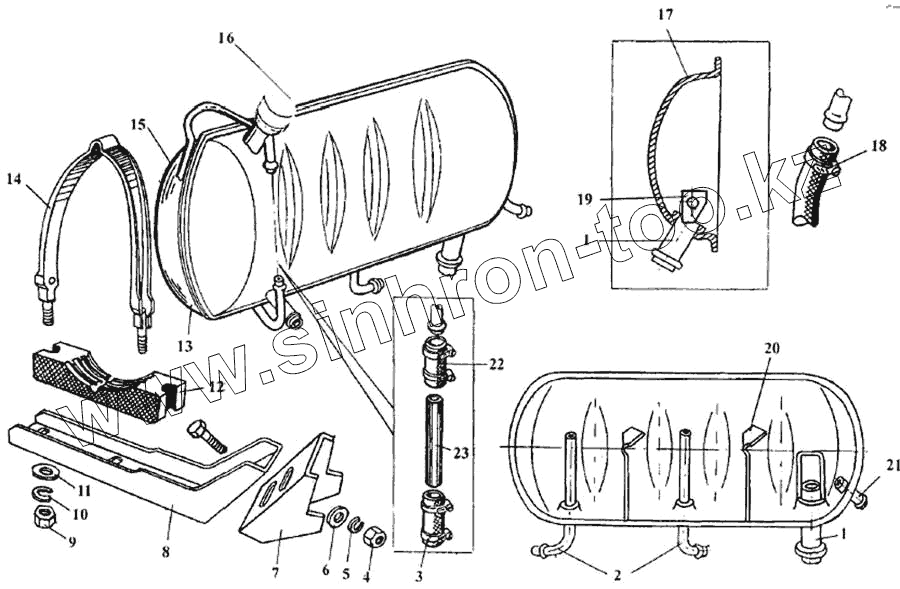

Позиция на иллюстрации	Заводской номер детали		Название детали
52527-1311026	52527-1311026		Кронштейн
1	42074-1311058		Патрубок
2	52527-1311230		Трубка отводящая радиатора
3	4207-1303505ГК		Хомут ТОRRО 12-22/9-С7W1
4	250510-П8		Гайка М8-6Н
5	252005-П8		Шайба 8
6	252135-П8		Шайба 8 пружинная
7	52527-1311025		Кронштейн
8	42022-1311020		Кронштейн крепления бачка
9	250512-П8		Гайка М10-6Н
10	252006-П8		Шайба
11	252136-П8		Шайба 10 пружинная
12	52527-1311087		Подставка бачка
13	52527-1311013		Корпус
14	4207-1311030		Хомут в сборе
15	52527-1311010		Бачок
16	25661-1304010		Пробка радиатора
17	52527-1311014		Корпус
18	4207-1303508 ГК		Хомут ТОRRО 25-40/9-С7W1
19	4207-1311079		Пластина
20	4207-1311085		Перегородка
21	52527-1311174		Трубка
22	4207-1311126		Шланг
23	4207-1311094		Труба смотровая

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
