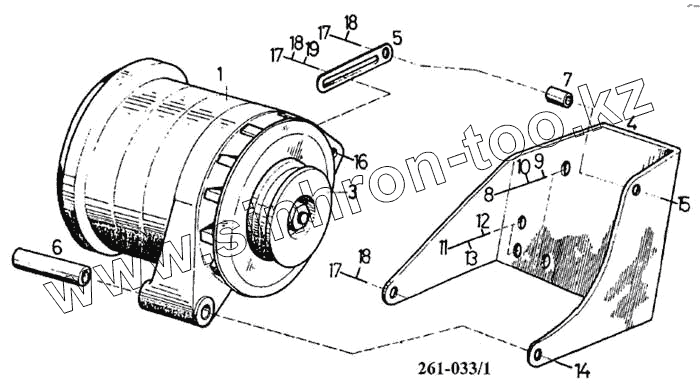

Каталог запасных частей к технике: ЛАЗ 5252. Установка генератора (модели 52527, 52527-01)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
17
18
18
18
19
Позиция на иллюстрации Заводской номер детали Название детали
3.19103-0879 3.19103-0879 Кронштейн
ТIР.8632.2 ТIР.8632.2 Параллельный выключатель
3.26105-0817 3.26105-0817 Ремень 9,5х875 DIN 7753 В1.3
Ремень 9,5х925 DIN 7753 В1.3 Ремень 9,5х925 DIN 7753 В1.3 Ремень 9,5х925 DIN 7753 В1.3
М10х22 ISО 4017-10.9 М10х22 ISО 4017-10.9 Болт
1 3.26101-7889 Генератор VG 348-35А/28V
3 3.26101-0803 Шкив
4 3.19103-0837 Кронштейн
5 1.19103-0045 Планка генератора
6 3.91730-0805 Трубка распорная
7 3.91730-0806 Трубка распорная
8 М10х25 ISО 4017-10.9 Болт
9 10-140 НV МSZ 2201 Шайба
10 В10 DIN 127 Шайба пружинная замочная
11 М8х20 ISО 4017-10.9 Болт
12 8-140 НV МSZ 2201 Шайба
13 В8 DIN 127 Шайба пружинная замочная
14 М8х155 ISО 4014-10.9 Болт
15 М8х45 ISО 4017-10.9 Болт
16 3.90060-0014 Болт
17 М8 ISО 4032-8 Гайка
18 В8 DIN 127 Шайба пружинная замочная
19 1.90710-0080 Шайба
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
