Каталог запасных частей к технике: ЛАЗ 5252. Турбокомпрессор двигателя D10TSLL-160E2

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
2
2
3
3
4
4
5
5
6
6
6
7
7
8
8
8
8
8
8
8
9
9
9
9
10
10
10
10
10
11
11
11
11
12
13
14
14
14
14
14
14
14
15
15
15
15
15
15
15
15
15
15
15
15
16
16
16
16
16
16
16
16
16
16
16
17
18
18
19
20
21
22
23
23
24
24
25
26
27
28
28
29
30
31
32
33
34
35
35
35

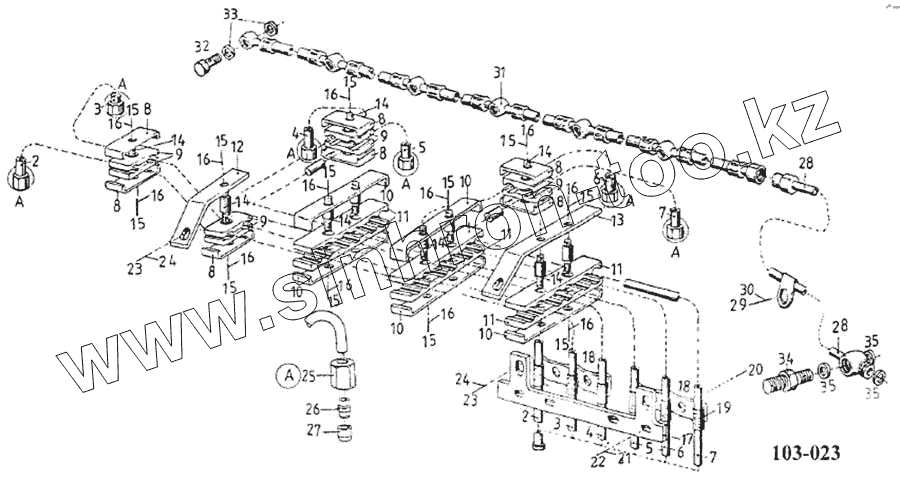

Позиция на иллюстрации Заводской номер детали Название детали
10.10301-6047 10.10301-6047 Топливопроводы в сборе 1-6 цилиндры
2 10.10301-0049 Трубка для 1-го цилиндра
3 10.10301-0050 Трубка 2-го цилиндра
4 10.10301-0051 Трубка 3-го цилиндра
5 10.10301-0052 Трубка 4-го цилиндра
6 10.10301-0053 Трубка 5-го цилиндра
7 10.10301-0054 Трубка 6-го цилиндра
8 10.97401-0044 Пластина прижимная
9 10.97401-0045 Зажим вставки
10 10.97401-0006 Пластина прижимная
11 10.97401-0046 Зажим вставки
12 10.97480-0052 Кронштейн
13 10.97480-0053 Кронштейн
14 10.97440-0006 Болт разжимной детали
15 М6 ISО 4032 Гайка
16 В6 DIN 127 Шайба пружинная замочная
17 10.97401-0050 Кронштейн
18 10.97401-0051 Зажим
19 10.96401-0001 Резиновый рукав
20 М6х20 ISО 4017 Болт
21 В8 DIN 127 Шайба пружинная замочная
22 М6 ISО 4032 Гайка
23 М8х16 ISО 4017 Болт
24 В8 DIN 127 Шайба пружинная замочная
25 8.10380-0001 Гайка m6-S/SD
26 8.10380-0002 Штуцер d6-S/SD
27 8.10380-0003 Прокладка 6-S/SD
28 10.12301-5004 Трубопровод в сборе
29 М8х15 МSZ 2463-10.9 Болт
30 В8 DIN 127 Шайба пружинная замочная
31 10.12301-5001 Трубопровод
32 8.98151-0003 Болт Мб
33 М68х10-Сu МSZ 18716 Прокладка
34 3.11109-0804 Штуцер
35 М14х18-Сu МSZ 18716 Прокладка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
