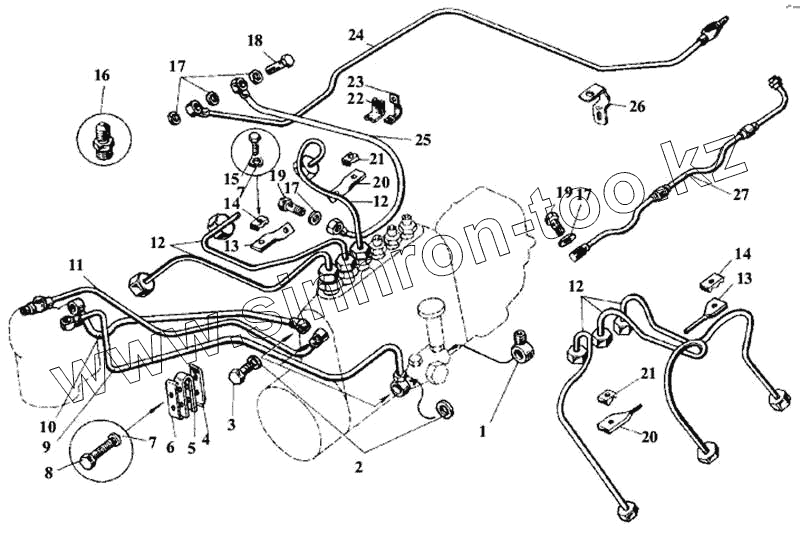

Каталог запасных частей к технике: ЛАЗ 5252. Трубопроводы топливные двигателя ЯМЗ-236НЕ и ЯМЗ-236А

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
12
12
13
13
14
14
15
16
17
17
17
18
19
19
20
20
21
21
22
23
24
25
26
27
Позиция на иллюстрации Заводской номер детали Название детали
1 236-1104430 Наконечник
2 312326-П34 Шайба
3 310096-П2 Болт
4 236-1104440 Скоба
5 236-1104457-Б Прокладка
6 236-1104441 Скоба
7 252134-П2 Шайба 6 пружинная
8 201422-П29 Болт
9 236-1104422-Г Трубка отводящая
10 236-1104426-Г Трубка подводящая
11 236-1104384-В Трубка отводящая от фильтра тонкой очистки
12 236-1104308-Г Трубка топливная насоса высокого давления
13 236-1104352-Б Кронштейн
14 236-1104458 Колодка
15 201420-П29 Болт М6х20
16 314656-П29 Штуцер
17 312482-П34 Шайба
18 310239-П29 Болт
19 310122-П2 Болт
20 236-1104354-Б Кронштейн
21 236-1104358-Б Колодка
22 240-1104337 Прокладка
23 315492-П29 Кляммер
24 236-1104346-В Трубка отводящая
25 236-1104334 Трубка отвода топлива от плунжерных пар
26 315484-П29 Кляммер
27 236-1104370-Б Трубка дренажная
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
