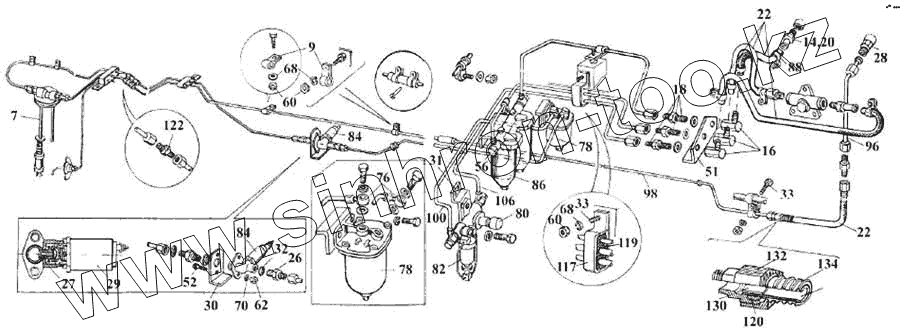

Каталог запасных частей к технике: ЛАЗ 5252. Трубопроводы топливные двигателя D10TSLL-160E2

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
7
9
14
16
18
20
22
22
26
26
27
28
29
30
32
33
33
51
52
56
60
60
62
68
68
70
76
78
78
80
86
88
98
117
119
120
122
130
132
134
Позиция на иллюстрации Заводской номер детали Название детали
7 52523-1104014 Трубка приемная топливного бака с фильтром
9 695Е-3724192 Хомут в сборе
14 52527-1104180 Штуцер
16 52527-1104188 Штуцер
18 52527-1104200 Штуцер
20 4207-1104232 Прокладка
22 52527-1104272 Шланг соединительный
26 42074-1116034 Штуцер
27 4202-1116040 Корпус клапана с седлом в сборе
28 52527-1116040 Муфта
29 4202-1116016 Электромагнит с клапаном в сборе
30 4207-1116052 Кронштейн
32 42021-1116060 Прокладка
33 695Б-3506090 Винт
51 52527-1116050 Кронштейн
52 201456-П29 Болт М8-6gх20
56 521402-П29 Болт М14х1,5
60 250508-П29 Гайка М6-6Н
62 250510-П29 Гайка М8-6Н
68 252134-П8 Шайба 6 пружинная
70 252135-П8 Шайба 8 пружинная
76 740.1104.429 Наконечник
78 52523-1105010 ГК Фильтр грубой очистки топлива
80 52527-1106010 ГК Насос ручной подкачки
86 52527-1117010 ГК Двойной топливный фильтр
88 4207-1303505 Хомут червячный ТОRRО 12-22/9-С7W1
98 52527-1104029 Трубка
117 4207-1104186 Хомут
119 52527-1104192 Уплотнитель трубопроводов
120 4207-1104195 Муфта
122 52523-1104231 Штуцер
130 42074-1116072 Втулка
132 42074-1116074 Гайка
134 Трубка электротехническая Трубка электротехническая
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
