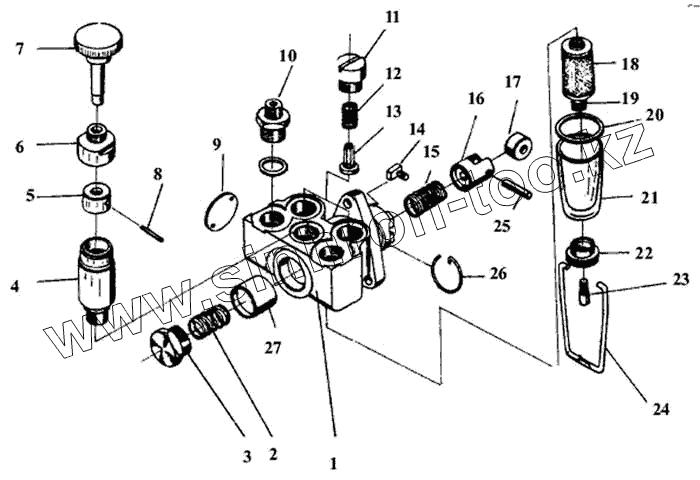

Каталог запасных частей к технике: ЛАЗ 5252. Топливный насос низкого давления двигателя D10TSLL-160E2

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
21
22
23
24
25
27
27
Позиция на иллюстрации Заводской номер детали Название детали
1 V8.01.01.70 Корпус в сборе
2 V1.3.02.02 Пружина поршня
3 V1.3.03.01 Винт соединительный
4 V2.5.01.00 Цилиндр
5 V1.5.12.00 Поршень с шариком
6 V1.5.05.00 Крышка
7 V1.5.13.70 Шток поршня
8 V1.5.04.00 Палец
9 КN21-6/М Табличка фирменная
10 V8.1.10.00 Корпус клапана
11 V2.4.01.00 Звено соединительное в сборе
12 V1.4.10.01 Пружина
13 V1.4.11.01 Клапан
14 V8.2.04.00 Направляющая
15 V1.2.05.02 Пружина
16 V8.2.01.00 Толкатель
17 V8.2.01.01 Ролик
18 V1.6.10.75 Элемент фильтрующий
19 V1.6.13.01 Пружина
20 V1.6.09.01 Прокладка
21 V1.6.08.03 Корпус фильтра (из стекла)
21 V1.6.08.01 Корпус фильтра (с алюминию)
21 V1.6.08.02 Корпус фильтра (с пластмассы)
22 V1.6.06.02 Гайка
23 V1.6.05.00 Болт
24 V1.6.04.00 Серьга
25 V8.2.03.00 Палец
27 V2.2.04.00 Кольцо
27 V1.3.01.00 Поршень
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
