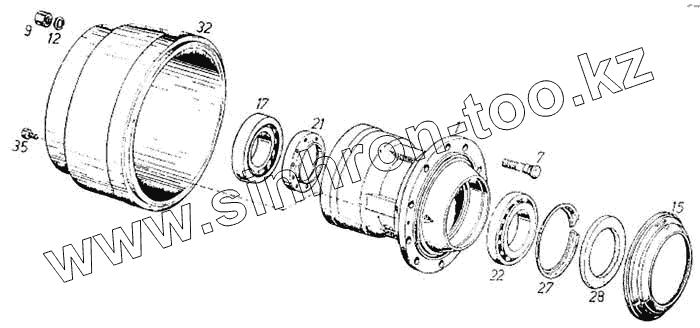

Каталог запасных частей к технике: ЛАЗ 5252. Ступица задних колес

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
7
9
12
15
17
21
22
27
28
32
35
Позиция на иллюстрации Заводской номер детали Название детали
118.70-3340-002 118.70-3340-002 Ступица колеса в сборе Q:1,7,15,21
1 118.70-3340-003 Ступица колеса
7 118.34-3340-004 Колесная шпилька М22х1,5
9 018.60-3340-015 Гайка колеса
12 DIN 74361 С22,5 Шайба пружинная
15 832.02-3340-014 Щиток
17 30220 F МGМ Конический роликоподшипник (диаметр 100/180х37)
21 118.34-3340-012 Пластина направляющая
22 32022 Х МGМ Конический роликоподшипник (диаметр 110/170х38)
27 007.85-3340-023 Кольцо стопорное
28 АS 140х170х15-NВ-АFIТ Уплотнение
32 118.70-3341-031 Тормозной барабан
35 МSZ 2463-М10х18-10.9 Болт
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
