Каталог запасных частей к технике: ЛАЗ 5252. Система питания двигателя ЯМЗ-236НЕ и ЯМЗ-236А

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано Golden Dragon Hyundai Ikarus Karosa King Long Neoplan Yutong ZF АМАЗ Богдан ЗИЛ КАВЗ Камский автозавод ЛАЗ ЛЗГМП ЛиАЗ Нефтекамский автозавод ПАЗ УралАЗ

Модель Не выбрано ЛАЗ 4207 ЛАЗ 5252 ЛАЗ 695Б ЛАЗ 695Н (1976) ЛАЗ 699Р

Схема > Не выбрано Установка оперения Ветровое, заднее окна и рейсоуказатель маршрута Дверки багажников Каркас основания Стеклоочиститель и стеклоомыватель Каркас передка с облицовкой Установка рейсоуказателей маршрута Каркас правой боковины Каркас левой боковины Левая боковина Правая боковина Люки боковины Установка окон Окно боковины Каркас задка с облицовкой Каркас крыши Пассажирские двери Привод управления дверьми Установка сидений Сиденье одноместное Сиденье двухместное Сиденье двухместное Сиденье двухместное Система отопления Отопитель салона Аварийно-вентиляционные люки Поручни Установка зеркал Установка брызговиков Двигатель D10TSLL-160E2 в сборе с коробкой передач (1) Двигатель D10TSLL-160E2 в сборе с коробкой передач (2) Двигатель ЯМЗ-236НЕ в сборе с коробкой передач Двигатель ЯМЗ-236А в сборе с коробкой передач Двигатель в сборе с коробкой передач Подвеска двигателя D10TSLL-160E2 (1) Подвеска двигателя ЯМЗ-236НЕ и ЯМЗ-236А Блок цилиндров D10TSLL-160E2 Блок цилиндров ЯМЗ-236НЕ и ЯМЗ-236А Картер распределительного механизма двигателя D10TSLL-160E2 Картер маховика двигателя D10TSLL-160E2 Коленчатый вал двигателя D10TSLL-160E2 Коленчатый вал и маховик двигателя ЯМЗ-236НЕ и ЯМЗ-236А Поршень, шатун двигателя D10TSLL-160E2 Поршень, шатун, гильза цилиндра двигателя ЯМЗ-236НЕ и ЯМЗ-236А Головка цилиндров двигателя D10TSLL-160E2 Головка цилиндров двигателя ЯМЗ-236НЕ и ЯМЗ-236А Газораспределительный механизм двигателя D10TSLL-160E2 Распределительный вал двигателя ЯМЗ-236НЕ и ЯМЗ-236А Клапаны и толкатели клапанов двигателя ЯМЗ-236НЕ и ЯМЗ-236А Кронштейн крепления компрессора двигателя D10TSLL-160E2 Привод топливного насоса высокого давления двигателя ЯМЗ-236НЕ и ЯМЗ-236А Выпускной коллектор двигателя D10TSLL-160E2 Выпускной коллектор двигателя ЯМЗ-236НЕ и ЯМЗ-236А Масляный насос двигателя D10TSLL-160E2 Масляный насос двигателя ЯМЗ-236НЕ и ЯМЗ-236А Фильтр тонкой очистки масла двигателя D10TSLL-160E2 Фильтр тонкой очистки масла двигателя D10TSLL-160E2 Фильтр грубой очистки масла двигателя ЯМЗ-236НЕ и ЯМЗ-236А Фильтр центробежной очистки масла двигателя ЯМЗ-236НЕ и ЯМЗ-236А Водомасляный теплообменник двигателя D10TSLL-160E2 Масляный картер двигателя D10TSLL-160E2 Масляный картер двигателя ЯМЗ-236НЕ и ЯМЗ-236А Топливный насос высокого давления двигателя D10TSLL-160E2 Радиатор масляный двигателя ЯМЗ-236НЕ и ЯМЗ-236А Система питания двигателя ЯМЗ-236НЕ и ЯМЗ-236А Топливный бак двигателя ЯМЗ-236НЕ и ЯМЗ-236А Топливный бак двигателя D10TSLL-160E2 Трубопроводы топливные двигателя D10TSLL-160E2 Трубопроводы топливные двигателя D10TSLL-160E2 Трубопроводы топливные двигателя ЯМЗ-236НЕ и ЯМЗ-236А Фильтр грубой очистки топлива двигателя D10TSLL-160E2 Фильтр грубой очистки топлива двигателя ЯМЗ-236НЕ и ЯМЗ-236А Фильтр тонкой очистки топлива двигателя D10TSLL-160E2 Фильтр тонкой очистки топлива двигателя D10TSLL-160E2 Фильтр тонкой очистки топлива двигателя ЯМЗ-236НЕ и ЯМЗ-236А Топливный насос высокого давления в сборе с регулятором числа оборотов двигателя D10TSLL-160E2 Топливный насос низкого давления двигателя D10TSLL-160E2 Топливный насос низкого давления двигателя ЯМЗ-236НЕ и ЯМЗ-236А Топливный насос высокого давления двигателя D10TSLL-160E2 Топливный насос высокого давления двигателя ЯМЗ-236НЕ и ЯМЗ-236А Регулятор числа оборотов двигателя D10TSLL-160E2 Регулятор числа оборотов двигателя ЯМЗ-236НЕ и ЯМЗ-236А Регулятор числа оборотов двигателя ЯМЗ-236НЕ и ЯМЗ-236А Муфта опережения впрыска топлива двигателя ЯМЗ-236НЕ и ЯМЗ-236А Форсунки двигателя D10TSLL-160E2 Форсунки двигателя ЯМЗ-236НЕ и ЯМЗ-236А Управление подачей топлива Управление подачей топлива двигателя ЯМЗ-236НЕ и ЯМЗ-236А Установка системы питания двигателя D10TSLL-160E2 воздухом Установка системы питания двигателя ЯМЗ-236А воздухом Установка системы питания двигателя ЯМЗ-236НЕ воздухом Фильтр воздушный двигателя ЯМЗ-236НЕ и ЯМЗ-236А Впускной коллектор двигателя D10TSLL-160E2 Впускной коллектор двигателя ЯМЗ-236НЕ и ЯМЗ-236А Турбокомпрессор двигателя D10TSLL-160E2 Турбокомпрессор двигателя D10TSLL-160E2 Система выпуска отработавших газов двигателя D10TSLL-160E2 Система выпуска отработавших газов двигателя ЯМЗ-236НЕ и ЯМЗ-236А Установка системы охлаждения двигателя D10TSLL-160E2 Установка системы охлаждения двигателя ЯМЗ-236НЕ и ЯМЗ-236А Установка расширительного бачка Радиатор двигателя D10TSLL-160E2 (внешний вид) Радиатор двигателя D10TSLL-160E2 Кожух вентилятора Вентилятор и его привод Муфта вентилятора двигателя D10TSLL-160E2 Водяной насос двигателя D10TSLL-160E2 Водяной насос двигателя ЯМЗ-236НЕ и ЯМЗ-236А Термостат двигателя ЯМЗ-236НЕ и ЯМЗ-236А Трубопровод системы охлаждения двигателя D10TSLL-160E2 Натяжное устройство двигателя D10TSLL-160E2 Опора натяжная Опора натяжная двигателя ЯМЗ-236НЕ и ЯМЗ-236А Сцепление (модели 52528, 52528А) Сцепление (модели 52527, 52527-01) Механизм и привод управления сцеплением (модель 52527) Усилитель привода управления сцеплением (модели 52528, 52528А) Усилитель привода управления сцеплением (модели 52527, 52527-01) Установка усилителя привода управления сцеплением (модели 52527, 52528, 52528А) Коробка передач (модель 52527) Коробка передач (модель 52527) Механизм коробки передач (модель 52527) Механизм коробки передач (модель 52527) Механизм коробки передач (модель 52527) Механизм переключения передач (модель 52527) Механизм переключения передач (модель 52527) Привод управления механизмом переключения передач (модели 52527, 52528, 52528А) Привод управления механизмом переключения передач (модели 52527, 52528, 52528А) Гидромеханическая передача ГМП "Львов" модели 218.17 Коробка передач (модели 52528, 52528А) Механизм коробки передач (модели 52528, 52528А) Механизм переключения передач (модели 52528, 52528А) Механизм переключения передач (модели 52528, 52528А) Привод управления механизмом переключения передач (модели 52528, 52528А) Карданный вал Мост задний Картер заднего моста Главная передача и дифференциал Картер заднего моста, полуось Колесный редуктор Бампер передний Бампер задний Передняя подвеска Рессоры передние Амортизатор Реактивные штанги передней подвески Подвеска задняя Реактивные штанги задней подвески Регулятор положения кузова передней подвески Регулятор положения кузова задней подвески Ось передняя и поворотные кулаки Тяги рулевые Тяги рулевые Колесо переднее Ступица передних колес Ступица задних колес Держатель запасного колеса Управление рулевое Колонка рулевого управления Угловой редуктор рулевого управления Механизм рулевого управления Система гидроусиления руля Гидроусилитель рулевого механизма Распределитель гидроусилителя Бачок гидроусилителя Насос гидроусилителя Крепление насоса гидроусилителя Трубопроводы и шланги гидроусилителя Тормозная система Тормоза передние Тормоза задние Привод тормозного крана Кран тормозной Трубопроводы тормозной системы Баллоны воздушные Установка адсорбера и трубопроводов соединения Клапан защитный одинарный Клапан слива конденсата Клапан контрольного вывода Камера тормозная Камера тормозная задняя Кран тормозной обратного действия Клапан ускорительный Клапан перепускной двухмагистральный Тормоз вспомогательный Клапан автоматического слива конденсата Компрессор и его привод двигателя D10TSLL-160E2 Компрессор А29.14.000М двигателя ЯМЗ-236НЕ и ЯМЗ-236А Принципиальная схема электрооборудования Принципиальная схема электрооборудования Установка генератора (модели 52527, 52527-01) Генератор Аккумуляторные батареи Стартер, внешний вид (модели 52527, 52527-01) Стартер Внешние световые приборы Щит распределительный Щит мотоотсека Панель приборов Панель приборов Панель щитка приборов правая Панель щитка приборов средняя Панель щитка приборов левая Инструмент и принадлежности

1

14

38

55

86

101

Позиция на иллюстрации	Заводской номер детали		Название детали
521402-П29	521402-П29		Болт М14х1,5
42074-1116034	42074-1116034		Штуцер
42074-1104260	42074-1104260		Штуцер
4207-1104230	4207-1104230		Штуцер 6
695Т-1 104270	695Т-1 104270		Шланг соединительный
252135-П8	252135-П8		Шайба 8 пружинная
252134-П8	252134-П8		Шайба 6 пружинная
252014-П8	252014-П8		Шайба 10Т
252136-П8	252136-П8		Шайба 10 пружинная
252137-П29	252137-П29		Шайба 12
4207-1103080	4207-1103080		Цепочка пробки топливного бака в сборе
695Н-1101118	695Н-1101118		Хомут крепления топливного бака
52523-110118	52523-110118		Хомут крепления топливного бака
52523-1101111	52523-1101111		Хомут

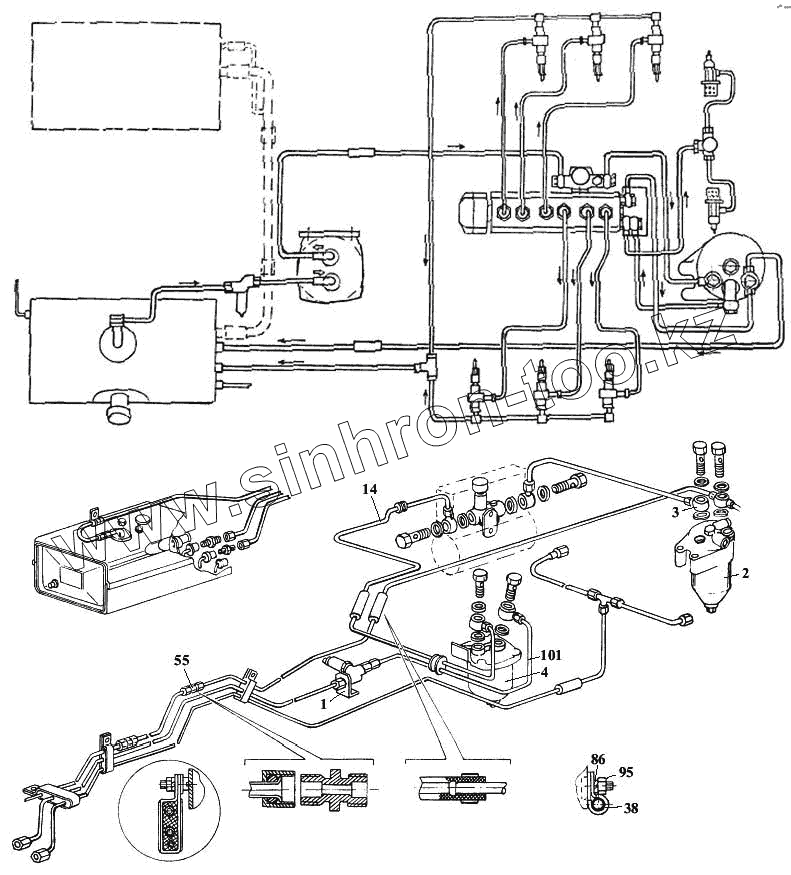

Схема системы питания топливом с двигате	Схема системы питания топливом с двигате		Схема системы питания топливом с двигателем ЯМЗ-236А
250512-П29	250512-П29		Гайка М10-6Н
52523-1101209	52523-1101209		Прокладка топливного бака
201499-П29	201499-П29		Болт М10х30
201420-П29	201420-П29		Болт М6х20
201456-П29	201456-П29		Болт М8-6gх20
224597-П8	224597-П8		Винт М5х10
4207-3124398	4207-3124398		Втулка
250514-П29	250514-П29		Гайка М12-6Н
250510-П29	250510-П29		Гайка М8-6Н
4207-1101312	4207-1101312		Клапан в сборе
4207-1103011	4207-1103011		Пробка горловины топливного бака
252531-П29	252531-П29		Пробка кг 1/4"
42021-1116060	42021-1116060		Прокладка
4207-1103024	4207-1103024		Прокладка пробки топливного бака
695-3806048	695-3806048		Прокладка датчика указателя уровня топлива уплотнительная
1	52528-1101010		Бак топливный
10	695Н-1104004		Трубка топливного бака с фильтром
12	52528-1104020		Трубка слива топлива с форсунок
14	695Т-1104027		Трубка
16	695Т-1104029		Трубка
18	52528-1104032		Трубка
19	52527-1104048		Трубка
22	52527-1104050		Трубка
24	52528-1104056		Трубка
25	52528-1104058		Трубка
38	695Е-3724192		Хомут в сборе
53	4207-1104186		Хомут
55	4207-1104192		Уплотнитель трубопроводов
57	52523-1104231		Штуцер
58	4207-1104232		Прокладка
61	695Т-1 104429		Наконечник
86	250508-П29		Гайка М6-6Н
101	52523-1105010		Фильтр грубой очистки
102	236А-1105		Фильтр тонкой очистки
103	42021-1116010		Клапан электромагнитный
104	4207-1303506		Хомут червячный ТОRRО 16-27/9-С7W1

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
