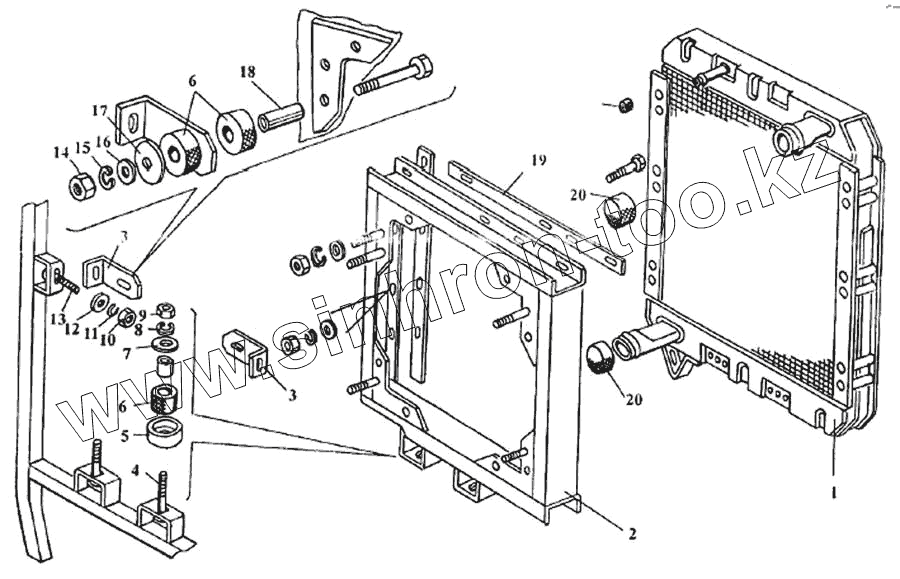

Каталог запасных частей к технике: ЛАЗ 5252. Радиатор двигателя D10TSLL-160E2

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
Позиция на иллюстрации Заводской номер детали Название детали
1 52528-1301010 Радиатор
2 52527-1302010 Кожух подвески радиатора
3 52527-1302127 Кронштейн верхний
4 42072-1302154 Шпилька
5 42072-1302042 Кронштейн нижний
6 695М-1001051 Подушка задней опоры двигателя нижняя
7 252136-П8 Шайба 10 пружинная
8 252006-П8 Шайба
9 250512-П8 Гайка М10-6Н
10 250510-П8 Гайка М8-6Н
11 252005-П8 Шайба 8
12 252135-П8 Шайба 8 пружинная
13 201456-П8 Болт М8-6gх20
14 250514-П8 Гайка М12х1,75
15 252007-П8 Шайба 12
16 252137-П8 Шайба 12
17 695-1001060 Шайба специальная
18 А141-1302112 Втулка распорная
19 52527-1301240 Прокладка
20 52527-1301243 Пробка транспортная
