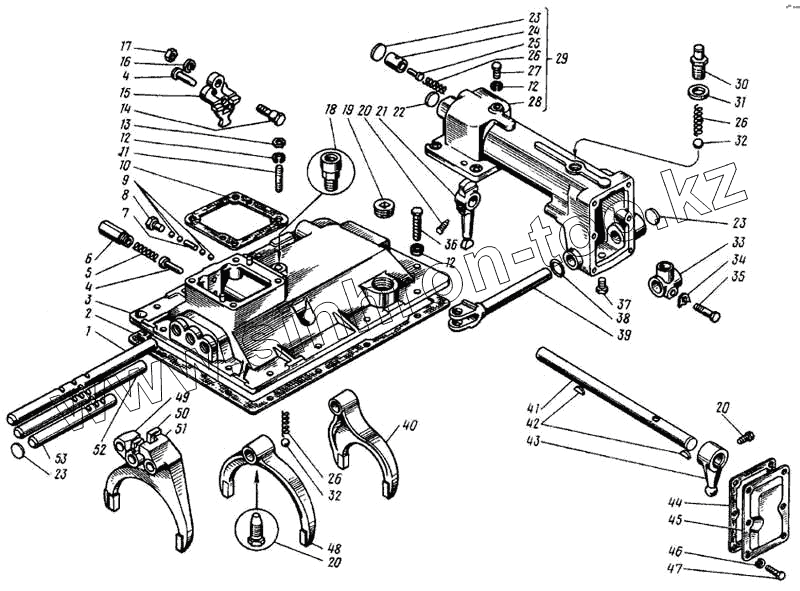

Каталог запасных частей к технике: ЛАЗ 5252. Механизм переключения передач (модели 52528, 52528А)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
6
7
8
9
10
11
12
12
12
13
14
15
16
17
18
19
20
20
20
21
22
23
23
23
32
32
36
40
41
42
43
44
45
46
47
48
49
50
51
52
53
Позиция на иллюстрации Заводской номер детали Название детали
1 236-1702060-А2 Шток вилки переключения первой передачи и заднего хода
2 236-1702014 Прокладка крышки
3 236-1702015-Б2 Крышка верхняя
4 236-1702129 Предохранитель включения первой передачи и заднего хода
5 236-1702127-А Пружина предохранителя
6 236-1702132 Стакан пружины
7 236-1702087 Штифт замка штоков
8 316172-П29 Пробка
9 200-1702083 Шарик
10 236-1702122 Прокладка
11 216258-П29 Шпилька
12 252136-П2 Шайба 10 пружинная
13 250513-П29 Гайка М10х1
14 236-1702126 Ось поводка
15 236-1702125 Поводок переключения первой передачи и заднего хода
16 252137-П2 Шайба 12 пружинная
17 250615-П29 Гайка
18 236-1702170-А Сапун
19 262522-П2 Пробка
20 236-1702025 Винт установочный
21 236-1702225-Б Рычаг переключения передач
22 260311-П15 Заглушка
23 260310-П15 Заглушка
32 236-1702100 Шарик фиксатора
36 201499-П29 Болт М10х30
40 236-1702024 Вилка переключения первой передачи и заднего хода
41 236-1702221 Валик
42 314040-П2 Шпонка
43 236-1702222 Рычаг переключения передач
44 236-1702241 Прокладка
45 236-1702240 Крышка картера механизма дистанционного переключения передач
46 252135-П2 Шайба 8 пружинная
47 201454-П29 Болт М8-6gх16
48 236-1702027 Вилка переключения второй и третьей передач
49 236-1702053 Головка штока вилки переключения первой передачи и заднего хода
50 236-1702028 Головка штока вилки переключения второй и третьей передач
51 236-1702033 Вилка переключения четвертой и пятой передач
52 236-1702064 Шток вилки переключения второй и третьей передач
53 236-1702074 Шток вилки переключения четвертой и пятой передач
