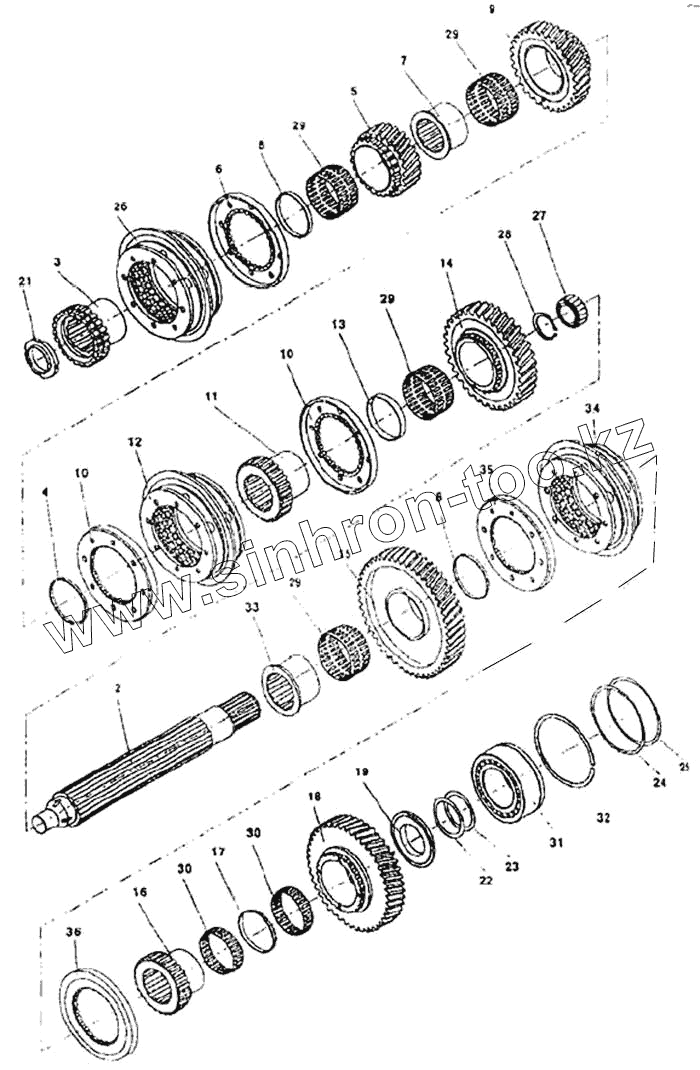

Каталог запасных частей к технике: ЛАЗ 5252. Механизм коробки передач (модель 52527)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
2
3
4
5
6
7
8
8
9
10
10
11
12
13
14
15
16
17
18
19
21
22
23
24
25
26
27
28
29
29
29
29
30
30
31
32
33
34
35
36
Позиция на иллюстрации Заводской номер детали Название детали
2 11У1.1701105 Вал вторичный КП
3 11У1.1701121 Ступица муфты синхронизатора 4-ой и 5-ой передач
4 11У4.1701115 Кольцо промежуточное
5 11У1.1701154 Шестерня 4-ой передачи вторичного вала
6 11У1.1701158 Обойма синхронизатора 4-ой передачи
7 11У1.1701133 Втулка подшипника шестерни 3-й передачи
8 11У1.1701120 Кольцо промежуточное
9 11У1.1701113 Шестерня 3-й передачи вторичного вала
10 11У1.1701162 Обойма синхронизатора 2-й и 3-й передач
11 11У1.1701119 Ступица муфты синхронизатора 2-й и 3-й передач
12 11У1.1701186 Синхронизатор 2-й и 3-й передач
13 11У1.1701124 Кольцо промежуточное
14 11У1.1701112 Шестерня 2-й передачи вторичного вала
15 11У1.1701110 Шестерня 1-й передачи вторичного вала
16 11У1.1701117 Ступица муфты синхронизатора 1-й передачи и заднего хода
17 11У1.1701143 Кольцо промежуточное
18 11У1.1701142 Шестерня заднего хода вторичного вала
19 11У1.1701107 Шайба упорная
21 11У1.1701106 Гайка
22 11У1.1701194 Шайба регулировочная
23 11У1.1701195 Шайба регулировочная
24 11У1.1701206 Шайба регулировочная
25 11У1.1701207 Шайба регулировочная
26 11У1.1701187 Синхронизатор 4-й и 5-й передач
27 11У1.1701180 Подшипник вторичного вала передний РLС 44-18 К35х60х26
28 11У1.1701250 Кольцо упорное
29 11У1.1701182 Подшипник игольчатый INАF-94192.1 К85х92х48
30 11У1.1701183 Подшипник игольчатый INАF-93640 К85х92х20
31 11У1.1701190 Подшипник вторичного вала задний 22313N
32 11У1.1701191 Кольцо упорное
33 11У1.170130 Втулка подшипника шестерни 1-й передачи
34 11У1.1701185 Синхронизатор 1-й передачи
35 11У1.1701166 Обойма синхронизатора 1-й передачи
36 11У1.1701167 Диск
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
