Каталог запасных частей к технике: ЛАЗ 5252. Клапан защитный одинарный

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

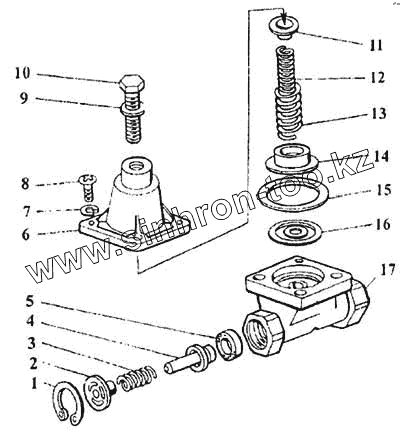

Позиция на иллюстрации	Заводской номер детали		Название детали
100-3515010	100-3515010		Клапан защитный одинарный
1	307758-П2		Кольцо 20
2	100-3515026		Втулка
3	100-3515025		Пружина
4	100-3515022		Корпус клапана
5	100-3515023		Кольцо клапана
6	100-3515040		Крышка
7	305887-П2		Шайба 6 пружинная
8	302209-П29		Винт М6х16
9	250510-П29		Гайка М8-6Н
10	302204-П29		Винт М8х40
11	100-3515034		Тарелка пружины
12	100-3515033		Пружина
13	100-3515032		Пружина
14	100-3515030		Поршень
15	100-3515029		Шайба
16	100-3515028		Диафрагма
17	100-3515020		Корпус

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
