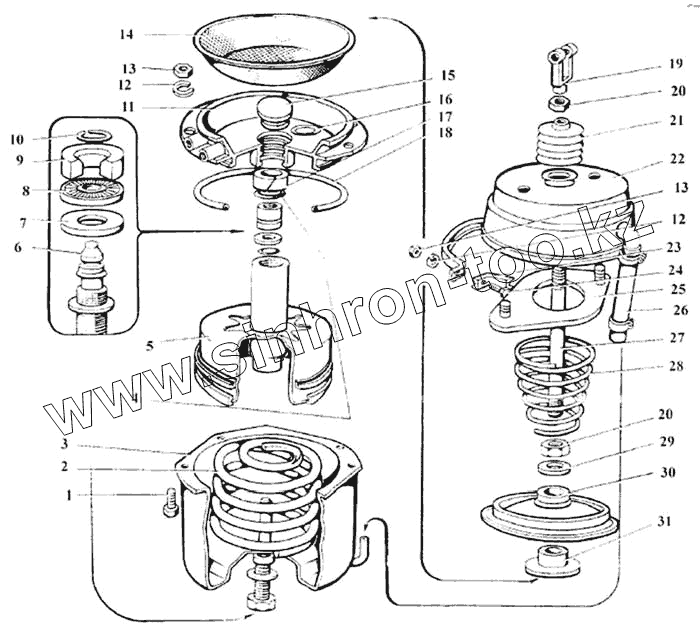

Каталог запасных частей к технике: ЛАЗ 5252. Камера тормозная задняя

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

12

13

13

14

15

16

17

18

19

20

20

21

22

23

24

25

26

27

28

29

30

31

Позиция на иллюстрации	Заводской номер детали		Название детали
100-3519283	100-3519283		Кольцо 10,8х1,8
100-3519100	100-3519100		Камера тормозная в сборе
100-3519178	100-3519178		Кольцо направляющее
1	301549-П29		Болт
2	100-3519168		Пружина
3	100-3519162		Цилиндр
4	100-3519287		Кольцо 35х5
5	100-3519180		Уплотнитель
6	100-3519282		Винт
7	485407-П29		Кольцо подшипника
8	485406-П		Подшипник упорный игольчатый
9	100-3519284		Кольцо упорное
10	489318-П21		Кольцо упорное
11	100-3519190		Фланец
12	305890-П2		Шайба пружинная
13	250510-П29		Гайка М8-6Н
14	100-3519150		Диафрагма
15	100-3519286		Толкатель
16	100-3519285		Кольцо 27,3х2,4
17	100-3519288		Кольцо направляющее
18	100-3519189		Кольцо 140х4
19	100-3519238		Вилка
20	250634-П29		Гайка М10
21	100-3519239		Чехол защитный
22	100-3519120		Корпус
23	100-3519146		Хомут
24	301550-П29		Болт
25	100-3519125		Фланец
26	100-3519293		Шланг
27	100-3519234		Шток
28	100-3519254		Пружина
29	252016-П29		Шайба 14
30	100-3519135		Диск
31	100-3519236		Колпачок

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
