Каталог запасных частей к технике: ЛАЗ 5252. Головка цилиндров двигателя D10TSLL-160E2

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
3
4
5
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36

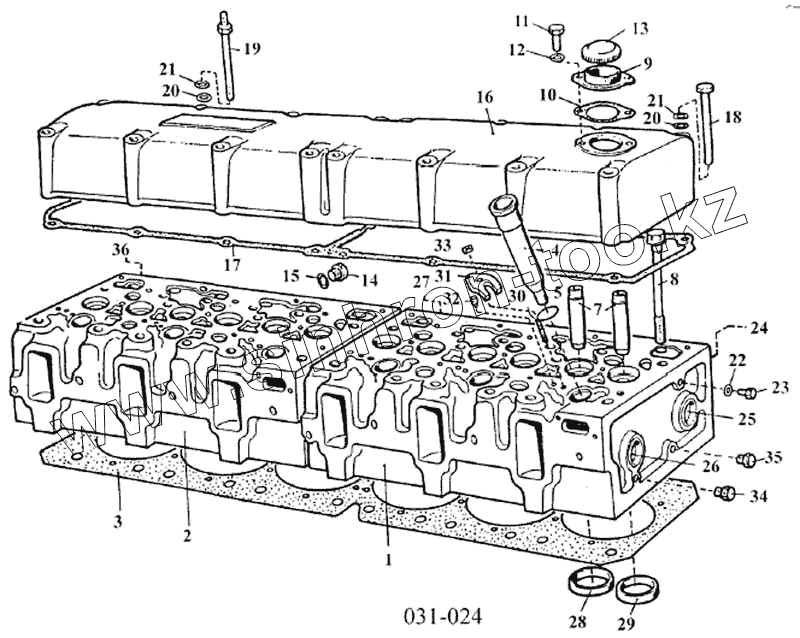

Позиция на иллюстрации Заводской номер детали Название детали
1 10.03101-6003 Головка блока цилиндров передняя в сборе
3 10.03901-0002 Прокладка головки блока цилиндров
4 10.03202-1001 Форсунка
5 8.03202-0005 Кольцо
6 8.90330-0001 Стопорный болт
7 8.03201-1001 Направляющая втулка клапана
8 10.90020-0001 Болт
9 1.01810-5040 Масляный фильтр
10 1.96601-0167 Кольцо уплотнительное
11 М8х20 ISО 4017-10.9 Болт
12 В8 DIN 127 Шайба пружинная замочная
13 3.05805-7817 Крышка в сборе
14 3.90330-0004 Стопорный болт М18х1,5
15 А18х22-Сu МSZ 18716 Кольцо уплотнительное
16 10.03401-0002 Крышка головки цилиндров
17 10.03903-0001 Прокладка
18 М8х90 ISО 4017-10.9 Болт
19 1.90001-0042 Болт
20 8-140 НV МSZ 2201 Шайба
21 В8 DIN 127 Шайба пружинная замочная
22 А10х13,5-Сu МSZ 18716 Кольцо уплотнительное
23 М10х15 ISО 4017-10.9 Болт
24 3.91613-0004 Заглушка диаметр 32
25 3.91631-0002 Заглушка
26 3.91613-0005 Заглушка диаметр 25
27 3.91631-0001 Заглушка диаметр 22
28 10.03202-1001 Форсунка
29 10.3203-1004 Гнездо выпускного клапана
30 1,25d М10х35А МSZ 2402-10.9 Шпилька
31 8.03202-0006 Зажим форсунки
32 8.03202-0003 Штифт
33 М10 ISО 4032-8 Гайка
34 Болт Болт
35 Болт Болт
36 10.91631-0003 Заглушка
