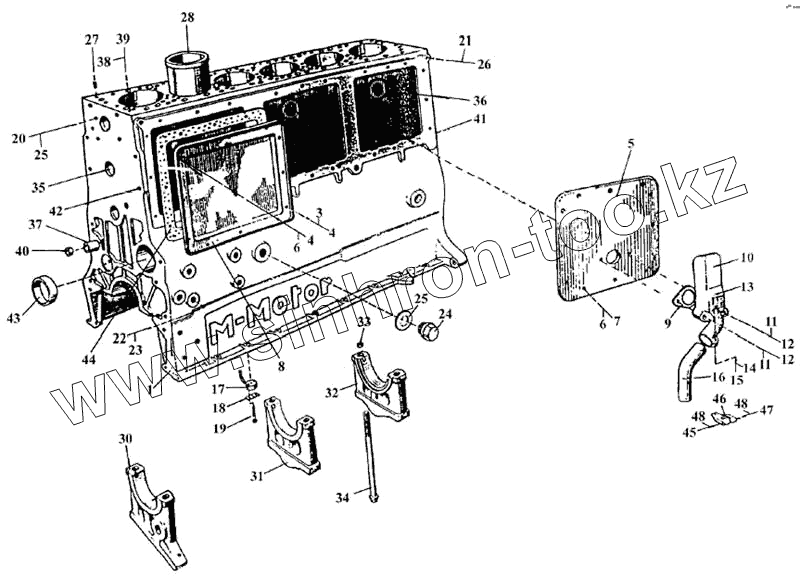

Каталог запасных частей к технике: ЛАЗ 5252. Блок цилиндров D10TSLL-160E2

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
3
4
4
5
6
6
7
8
9
10
11
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
48
Позиция на иллюстрации Заводской номер детали Название детали
10.01101-6015 10.01101-6015 Картер в сборе
10.01101-6043 10.01101-6043 Блок цилиндров в сборе
1 Блок цилиндров Блок цилиндров
3 8-140 NV МSZ 2201 Шайба
4 М8х15 МSZ 2463-10.9 Болт
5 3.01112-0802 Крышка
6 В8 DIN 127 Шайба пружинная замочная
7 М8х20 ISО 4017-10.9 Болт
8 1.01112-0044 Крышка
9 3.96601-0033 Прокладка
10 1.01801-0007 Клапан слива
11 В8 DIN 127 Шайба пружинная замочная
12 М8х35 МSZ 2472 Болт
13 М6х35 МVGSZ-598-10.9 Болт
14 6-140 НV МSZ 2201 Шайба
15 М6 ISО 4032-8 Гайка
16 3.01802-0812 Труба слива
17 1.01601-5003 Сопло масляное в сборе
18 1.90801-0043 Стопорная пластина
19 М6х22 ISО 4017-10.9 Болт
20 3.90330-0006 Стопорный болт М8х1
21 А8х11,5-Сu МZS 18716 Кольцо уплотнительное
22 3.90330-0004 Стопорный болт М18х1,5
23 А18х22-Сu МSZ 18716 Кольцо уплотнительное
24 3.90330-0014 Стопорный болт М26х1,5
25 А26х31-Сu МSZ 18716 Кольцо уплотнительное
26 3.90030-0801 Болт
27 3.91312-0001 Штифт (6х10)
28 1.01201-0221 Гильза цилиндра
30 Крышка коренного подшипника Крышка коренного подшипника
31 Крышка коренного подшипника №4 Крышка коренного подшипника №4
32 Крышка коренных подшипников Крышка коренных подшипников
33 1.91710-0015 Кольцо промежуточное
34 1.90020-0003 Болт крепления коренного подшипника
35 3.91631-0003 Крышка
36 1.91606-0005 Крышка
37 Масляная трубка Масляная трубка
38 1.05701-0004 Масляная трубка
39 3.90302-0801 Пробка
40 1.97601-0001 Колпачок
41 3.90221-0002 Болт
42 3.90221-0005 Болт
43 51.0045 Втулка подшипника
44 1.01901-0079 Прокладка
45 М6 ISО 4032-8 Гайка
46 1.97401-0293 Хомут
47 М6х60 ISО 4014-10.9 Болт
48 6-140 НV МSZ 2201 Шайба
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
