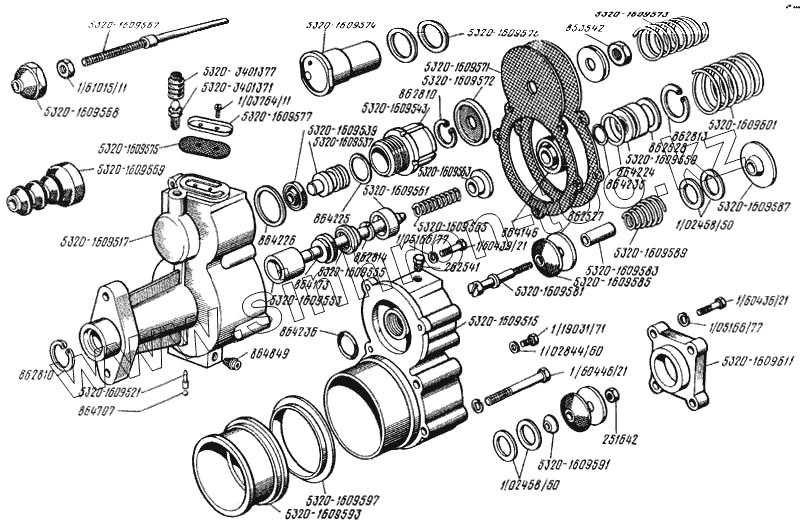

Каталог запасных частей к технике: ЛАЗ 4207. Усилитель привода сцепления
5320-1609573
1/02458/50
1/02458/50
1/02844/60
1/19031/71
262541
5320-1609576
5320-1609537
5320-1609589
5320-1609593
5320-1609553
5320-1609539
5320-1609597
864146
5320-1609583
864707
1/05166/77
1/05166/77
862528
5320-1609591
862527
5320-1609572
5320-1609575
864173
5320-1609567
5320-1609581
5320-1609587
864849
5320-1609574
5320-1609565
5320-1609601
1/61015/11
5320-3401371
5320-1609521
5320-1609571
5320-1609568
251642
5320-3401377
853542
5320-1609561
5320-1609563
5320-1609555
1/03764/11
1/60446/21
1/60439/21
5320-1609585
5320-1609611
5320-1609577
5320-1609515
5320-1609517
5320-1609559
5320-1609559
5320-1609543
1/60436/21
862814
862813
864225
864236
864235
864224
864226
862810
862810
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 5320-1609536 | 5320-1609536 | Поршень следящий в сборе | |
| 5320-1609573 | 5320-1609573 | Пружина диафрагмы | |
| 1/02458/50 | 1/02458/50 | Прокладка 24х32х0,5 | |
| 1/02844/60 | 1/02844/60 | Прокладка 10х16х1,5 | |
| 864309 | 864309 | Пробка транспортная | |
| 1/19031/71 | 1/19031/71 | Пробка М10х1,25 спускная переднего корпуса | |
| 262541 | 262541 | Пробка КГ1/8" | |
| 5320-1609576 | 5320-1609576 | Прокладка седла диафрагмы | |
| 5320-1609537 | 5320-1609537 | Поршень следящий усилителя | |
| 5320-1609534 | 5320-1609534 | Поршень следящий редуктора усилителя с корпусом в сборе | |
| 5320-1609589 | 5320-1609589 | Пружина клапана | |
| 5320-1609592 | 5320-1609592 | Поршень пневматический усилителя в сборе | |
| 5320-1609593 | 5320-1609593 | Поршень пневматический усилителя | |
| 5320-1609552 | 5320-1609552 | Поршень выключения сцепления усилителя в сборе | |
| 5320-1609553 | 5320-1609553 | Поршень выключения сцепления усилителя | |
| 5320-1609510 | 5320-1609510 | Пневмогидравлический усилитель привода управления сцеплением в сборе | |
| 5320-1609539 | 5320-1609539 | Манжета следящего поршня | |
| 5320-1609597 | 5320-1609597 | Манжета поршня | |
| 864146 | 864146 | Манжета 13х38 уплотнения поршня в сборе | |
| 5320-1609583 | 5320-1609583 | Трубка стержня клапана | |
| 864707 | 864707 | Шарик П7.144 мм | |
| 1/05166/77 | 1/05166/77 | Шайба 8 пружинная | |
| 862528 | 862528 | Шайба корпуса уплотнения поршня | |
| 5320-1609591 | 5320-1609591 | Шайба клапана малая | |
| 862527 | 862527 | Шайба клапана большая | |
| 5320-1609572 | 5320-1609572 | Шайба диафрагмы | |
| 5320-1609569 | 5320-1609569 | Чехол защитный заднего корпуса усилителя | |
| 5320-1609575 | 5320-1609575 | Уплотнитель выпускного отверстия усилителя | |
| 5320-1609556 | 5320-1609556 | Уплотнение поршня в сборе | |
| 864173 | 864173 | Манжета 13,4х28 поршня в сборе | |
| 5320-1609567 | 5320-1609567 | Толкатель поршня | |
| 5320-1609581 | 5320-1609581 | Стержень клапана | |
| 5320-1609587 | 5320-1609587 | Седло клапана | |
| 864849 | 864849 | Седло заднего корпуса усилителя | |
| 5320-1609574 | 5320-1609574 | Седло диафрагмы | |
| 5320-1609599 | 5320-1609599 | Пята опорная поршня | |
| 5320-1609565 | 5320-1609565 | Пружина распорная уплотнения поршня | |
| 5320-1609601 | 5320-1609601 | Пружина поршня | |
| 1/61015/11 | 1/61015/11 | Гайка М12х1,25 | |
| 5320-1609578 | 5320-1609578 | Клапан редуктора усилителя в сборе | |
| 5320-3401371 | 5320-3401371 | Клапан перепускной заднего корпуса | |
| 864175 | 864175 | Каркас манжеты поршня | |
| 864148 | 864148 | Каркас манжеты 13х38 уплотнения поршня | |
| 5320-1609521 | 5320-1609521 | Жиклер усилителя | |
| 5320-1609570 | 5320-1609570 | Диафрагма редуктора усилителя в сборе | |
| 5320-1609571 | 5320-1609571 | Диафрагма редуктора усилителя | |
| 5320-1609568 | 5320-1609568 | Гайка сферическая толкателя поршня | |
| 251642 | 251642 | Гайка М4 | |
| 5320-3401377 | 5320-3401377 | Колпачок перепускного клапана | |
| 853542 | 853542 | Гайка диафрагмы | |
| 5320-1609561 | 5320-1609561 | Втулка упорная пружины уплотнения поршня | |
| 5320-1609563 | 5320-1609563 | Втулка распорная пружины уплотнения поршня | |
| 5320-1609555 | 5320-1609555 | Втулка распорная манжеты поршня | |
| 5320-1609525 | 5320-1609525 | Втулка заднего корпуса усилителя | |
| 1/03764/11 | 1/03764/11 | Винт М6х10 крепления крышки выпускного отверстия | |
| 1/60446/21 | 1/60446/21 | Болт М8х70 | |
| 1/60439/21 | 1/60439/21 | Болт М8х35 | |
| 5320-1609585 | 5320-1609585 | Корпус клапана | |
| 864174 | 864174 | Манжета 13,4х28 поршня | |
| 5320-1609611 | 5320-1609611 | Крышка подвода воздуха усилителя | |
| 5320-1609577 | 5320-1609577 | Крышка выпускного отверстия усилителя | |
| 5320-1609515 | 5320-1609515 | Корпус усилителя передний | |
| 5320-1609516 | 5320-1609516 | Корпус усилителя задний в сборе | |
| 5320-1609517 | 5320-1609517 | Корпус усилителя задний | |
| 5320-1609559 | 5320-1609559 | Корпус уплотнения поршня усилителя | |
| 5320-1609543 | 5320-1609543 | Корпус следящего поршня | |
| 1/60436/21 | 1/60436/21 | Болт М8х25 | |
| 862814 | 862814 | Кольцо упорное поршня | |
| 862813 | 862813 | Кольцо упорное | |
| 864225 | 864225 | Кольцо уплотнительное следящего поршня | |
| 864236 | 864236 | Кольцо уплотнительное седла диафрагмы | |
| 864235 | 864235 | Кольцо уплотнительное поршня | |
| 864224 | 864224 | Кольцо уплотнительное корпуса | |
| 864226 | 864226 | Кольцо уплотнительное | |
| 862810 | 862810 | Кольцо стопорное |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
