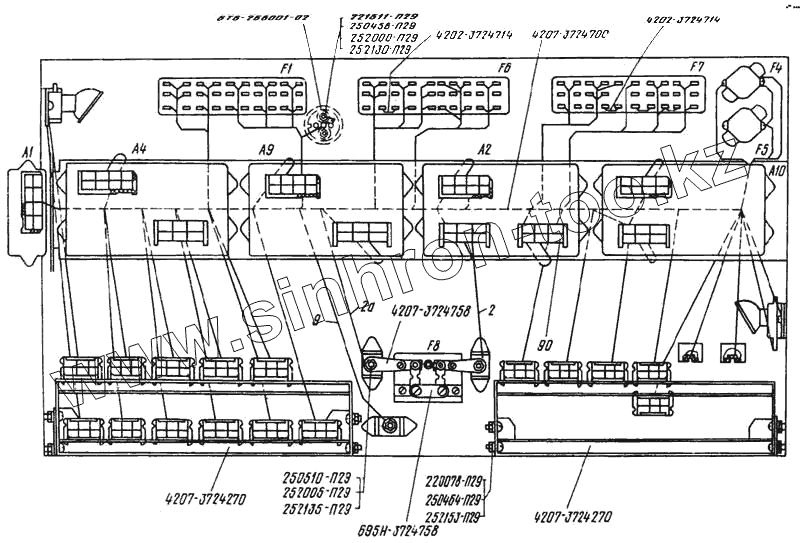

Каталог запасных частей к технике: ЛАЗ 4207. Монтажная схема

Тип техники

Марка

Модель

Схема

221511-Е29

220078-П29

250458-П29

250464-П29

250510-П29

4207-3724700

4207-3724270

4207-3724758

4202-3724714

БТБ.266.001-02

252000-П29

252130-П29

252153-П29

252005-П29

252135-П29

Позиция на иллюстрации	Заводской номер детали	Название детали
221511-Е29	221511-Е29	Винт М3х25
220078-П29	220078-П29	Винт М5х12
250458-П29	250458-П29	Гайка М3-6Н
250464-П29	250464-П29	Гайка М5-6Н
250510-П29	250510-П29	Гайка М8-6Н
4207-3724700	4207-3724700	Жгут распределительного щита в сборе
4207-3724270	4207-3724270	Кронштейн
4207-3724758	4207-3724758	Перемычка
4202-3724714	4202-3724714	Перемычка в сборе
БТБ.266.001-02	БТБ.266.001-02	Розетка штепсельная 47К ТУ 16.526.359-74
252000-П29	252000-П29	Шайба 3
252130-П29	252130-П29	Шайба 3 пружинная
252153-П29	252153-П29	Шайба 5
252005-П29	252005-П29	Шайба 8
252135-П29	252135-П29	Шайба 8

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
