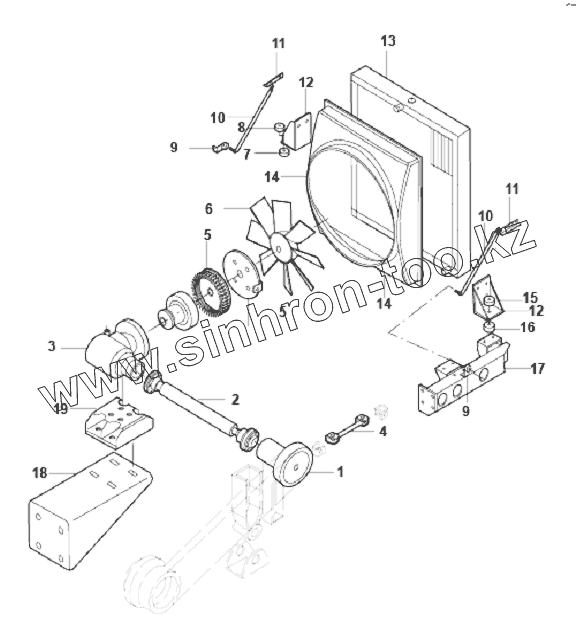

Каталог запасных частей к технике: King Long Автобус XMQ-6800Y. COOLING SYSTEM
1
2
3
4
5
5
6
7
8
9
9
10
10
11
11
12
12
13
14
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 311900320 | 311900320 | Front bracket assembly -radiator | |
| 312141910 | 312141910 | Rear truss assembly | |
| 1 | 213600020 | Fan pulley | |
| 2 | 213700270 | Fan angle drive shaft , fan | |
| 3 | 213700030 | Angle driver, fan | |
| 4 | 313200110 | Tensioning rod, right | |
| 5 | 213000013 | Electromagnetic fan clutch | |
| 6 | 213300160 | Fan assy | |
| 7 | 320500020 | Cushion, water tank | |
| 8 | 320500010 | Cushion, water tank | |
| 9 | 312100050 | Strut rod bracket, radiator | |
| 10 | 313200240 | Radiator staypole | |
| 11 | 312103460 | Bracket, radiator staypole | |
| 12 | 312104110 | Bracket, radiator | |
| 13 | 213100169 | Radiator assy | |
| 14 | 213400180 | Fan shroud | |
| 15 | 320500040 | Damping cushion | |
| 16 | 320500050 | Damping cushion | |
| 17 | 312000780 | Rear crossbeam assembly | |
| 18 | 312100087 | Bracket, electromagnetic clutch | |
| 19 | 313000150 | Cooling actuator assembly |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
