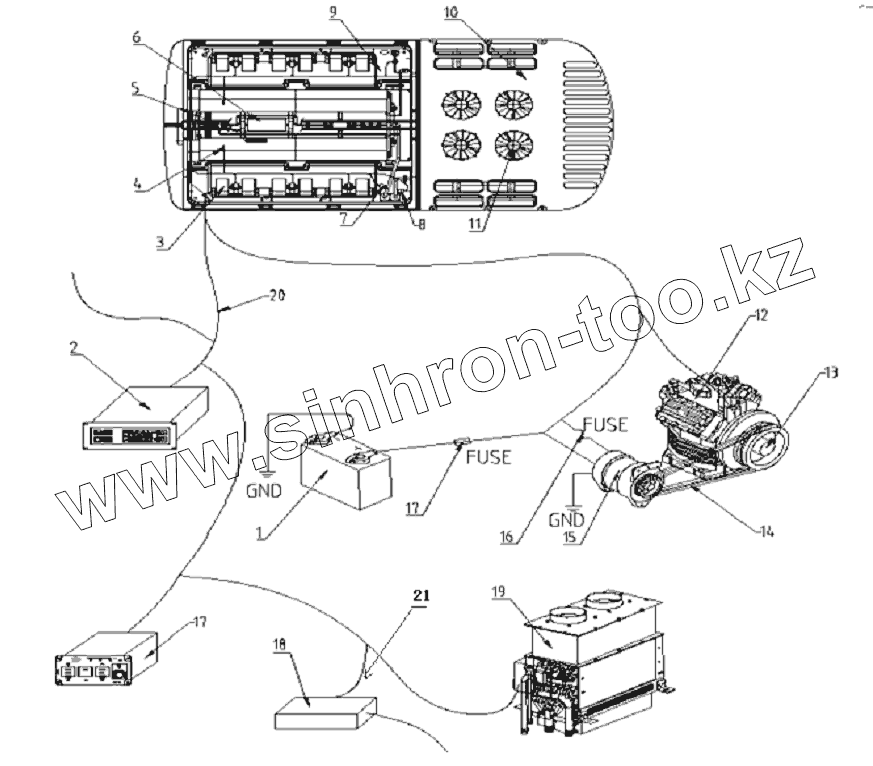

Каталог запасных частей к технике: King Long Автобус XMQ-6129Y. AIR CONDITIONER WIRING HARNESS SKETCH
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 237300128 | 237300128 | Wire harness, power | |
| 241200044 | 241200044 | Wire harness, power | |
| 1 | 279400018 | Storage battery | |
| 2 | 238202030 | Control panel | |
| 3 | 281000611 | Evaporator blower | |
| 4 | 281000027 | Sensor | |
| 5 | 281000027 | Sensor | |
| 6 | 281001266 | Electrical box | |
| 7 | 298000928 | Low pressure switch | |
| 8 | 298000927 | High pressure switch | |
| 9 | 281001560 | Evaporator assy | |
| 10 | 281000959 | Condenser assy | |
| 11 | 281000056 | Condenser fan | |
| 12 | 281000967 | Compressor | |
| 13 | 281000034 | Clutch | |
| 14 | 592031030 | Belt | |
| 15 | 279400450 | Alternator | |
| 16 | 281000209 | Fuse assy | |
| 17 | 238202050 | Control panel | |
| 18 | 281000939 | Control box | |
| 19 | 281400030 | Evaporator | |
| 20 | 241200031 | Wire harness, control | |
| 21 | 241200530 | Wire harness, control |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
