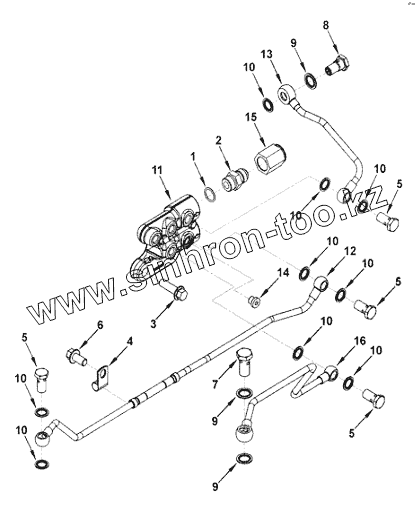

Каталог запасных частей к технике: King Long Автобус XMQ-6127J. FUEL PIPE
1
2
3
4
5
5
5
5
6
7
8
9
9
9
10
10
10
10
10
10
10
10
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3061833 | 3061833 | Outer thread joint | |
| 1 | 3046201 | O sealing ring | |
| 2 | 3061832 | Outer thread joint | |
| 3 | 3089016 | Screw, Hex Flange Head Cap | |
| 4 | 3629452 | Clip | |
| 5 | 3903035 | Screw, Banjo Connector | |
| 6 | 3903990 | Screw, Hex Flange Head Cap | |
| 7 | 3924725 | Screw, Banjo Connector | |
| 8 | 3957290 | Valve, Check | |
| 9 | 3963988 | Washer, Sealing | |
| 10 | 3963990 | Washer, Sealing | |
| 11 | 3966656 | Connection, Fuel Block | |
| 12 | 3968424 | Tube, Fuel Drain | |
| 13 | 3968427 | Tube, Fuel Drain | |
| 14 | 3977851 | Plug | |
| 15 | 3992087 | Adapter, Fuel Connector | |
| 16 | 5254031 | Tube, Fuel Drain |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
