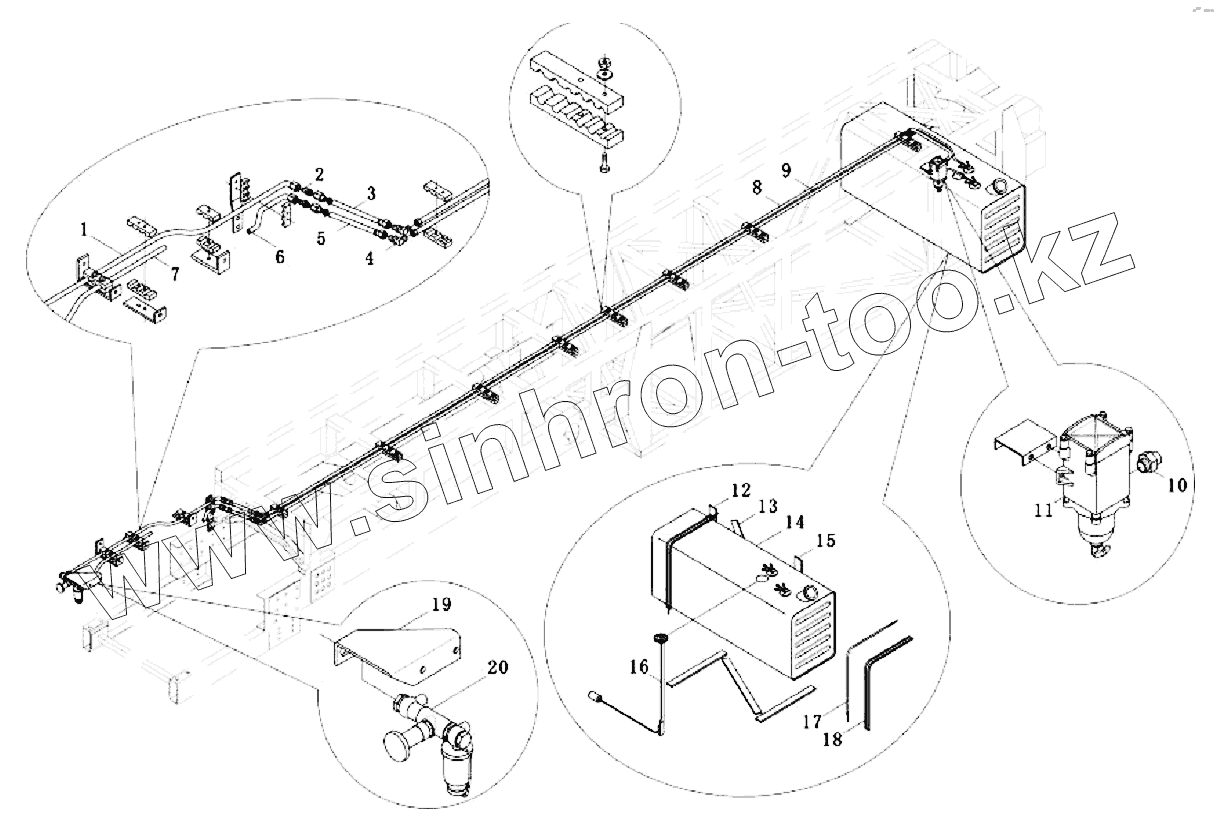

Каталог запасных частей к технике: King Long Автобус XMQ-6127. Fuel tank and supply pipeline
1
2
3
4
5
6
7
8
9
10
11
11a
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | GC-BDG-D12x1 | Oil suction pipe | |
| 2 | Q80312/Q80112/Q80012 | Free flow coupling | |
| 3 | JG-NY-D10 | Hose | |
| 4 | Q81412 | Connector | |
| 5 | JG-NY-D08 | Hose | |
| 6 | GC-BDG-D12x1 | Oil suction pipe | |
| 7 | GC-BDG-D12x1 | Oil suction pipe | |
| 8 | GC-BDG-D12x1 | Oil suction pipe | |
| 9 | GC-BDG-D10x1 | Oil return pipe, oil tank | |
| 10 | XMQ6122C-1101616 | Connector, oil-water separator | |
| 11 | XD1119CL | Oil-water separator assy | |
| 11a | XD1120CL-LX | Filter element, oil-water separator | |
| 12 | PJ-DD-95x480 | Rim strip, bottom, oil tank | |
| 13 | PJ-DD-65x690 | Rim strip, bottom, oil tank | |
| 14 | XMQ6112-1101010-B | Oil tank assy | |
| 15 | PJ-DD-1000x43 | Rim strip, bottom, oil tank | |
| 16 | DQ-CGQ-VD-RG902B | Sensor, oil level | |
| 17 | XMQ6115-1102020 | Drawstring assy, oil tank | |
| 18 | PJ-DD-XJT-D | Rubber gascket, drawstring , oil tank | |
| 19 | XMQ6112F-1106021 | Bracket, manual oil pump | |
| 20 | XD1106-010 | Manual oil pump assy |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
