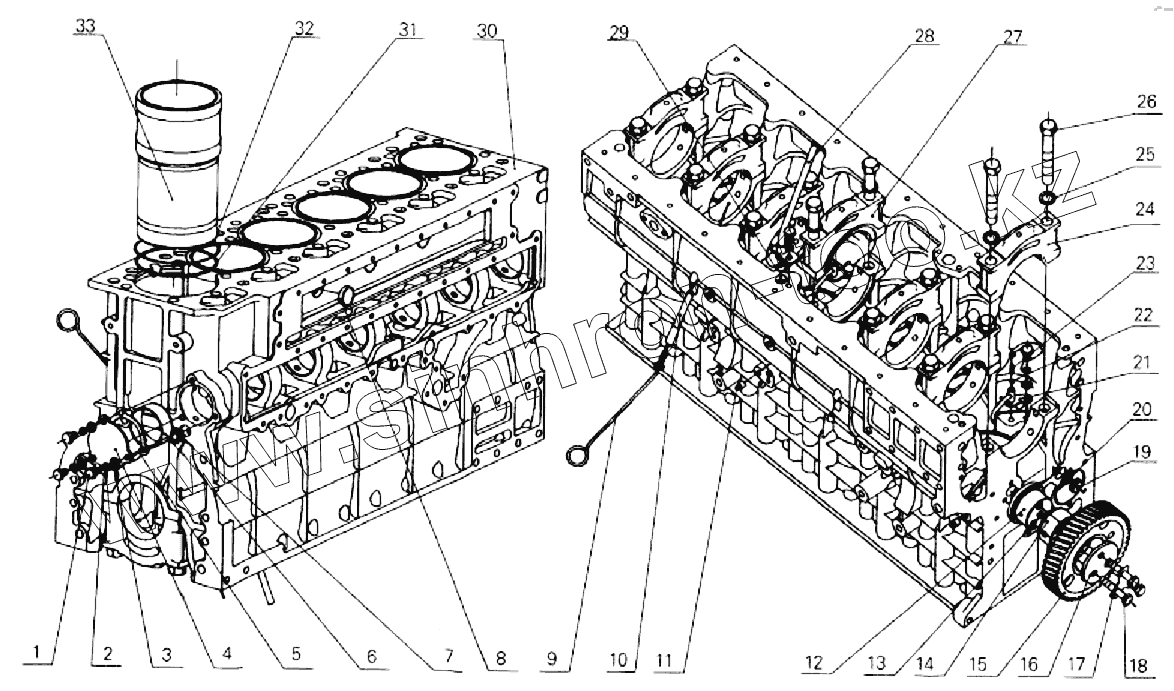

Каталог запасных частей к технике: King Long Автобус XMQ-6127. Assembly, cylinder
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Q150B0816 | Bolt | |
| 2 | Q40308 | Gasket 8 | |
| 3 | Q40108 | Gasket 8 | |
| 4 | A3100-1002102 | End cover, camshaft | |
| 5 | A3100-1002103 | Gasket, end cover, camshaft | |
| 6 | A3100-1002011 | Bush, camshaft | |
| 7 | 6Q-1002069 | Plug, rear main oil duct | |
| 8 | Q72230 | Plug 30 | |
| 9 | L3002-1009080B | Oil scale | |
| 10 | 6105Q-1002081A | Bush, oil scale | |
| 11 | Q614B01 | Screw plug | |
| 12 | A3100-1002052 | Idle gear shaft | |
| 13 | Q61508 | Screw plug | |
| 14 | L3000-1002011 | Bush, camshaft | |
| 15 | L3000-1002051 | Timing idle gear | |
| 16 | A3100-1002054A | Baffle plate, timing idle gear | |
| 17 | A3100-1002055 | Lockplate, idler shaft | |
| 18 | Q150B1055TF2 | Bolt | |
| 19 | 6Q-1002067 | Closing plug, main oil duct | |
| 20 | GB3452.1-26501600 | O seal ring | |
| 21 | L3000-1002170B | Weldment, injector | |
| 22 | L3000-1002162 | Valve ball | |
| 23 | L3000-1002161 | Spring | |
| 24 | ML3000-1002014-Y | Main bearing cover | |
| 25 | A30-1002019 | Gasket, main bearing bolt | |
| 26 | L3000-1002021 | Bolt, main bearing | |
| 27 | ML3000-1002013-Y | Cover, intermediate main bearing | |
| 28 | L3000-1002110A | Weldment, oil return pipe | |
| 29 | GB3452.1-18001400 | O seal ring | |
| 30 | L30LA-1002000 | Cylinder block | |
| 31 | L3000-1002063 | Water sealing ring, cylinder jacket | |
| 32 | L3000-1002065A | Adjusting washer, cylinder jacket | |
| 33 | L3000-1002106A | Cylinder jacket |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
