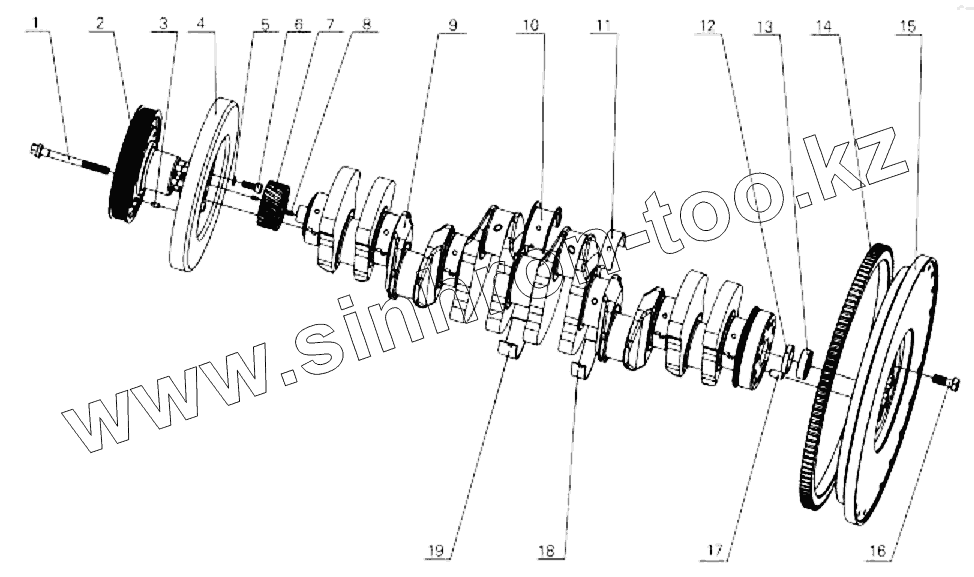

Каталог запасных частей к технике: King Long Автобус XMQ-6127. Assembly, crankshaft&flywheel
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | A3100-1005034A | Bolt, belt pulley | |
| 2 | A3100-1005032D | Belt pulley | |
| 3 | Q5210814 | Cylindrical pin | |
| 4 | L3000-1005030B | Damper, silicon oil | |
| 5 | Q40310 | Gasket 10 | |
| 6 | Q218B1025TF2 | Socket head cylindrical screw | |
| 7 | A3100-1005021B | Crankshaft timing gear | |
| 8 | A3100-1005018 | Cotter pin | |
| 9 | L3000-1005019A | Crankshaft | |
| 10 | L3000-1005012A | Thrust shoe, crankshaft | |
| 11 | L3000-1005014 | Main bearing bush | |
| 12 | E0248-1005065 | Gasket, bearing | |
| 13 | GB/T276 | Ball bearing, deep groove | |
| 14 | L3000-1005040 | Gear ring, flywheel | |
| 15 | L3000-1005041A | Flywheel | |
| 16 | 6QA1-1005044A | Bolt, flywheel | |
| 17 | 6105Q-1005042 | Dowel pin | |
| 18 | L3000-1005016 | Main bearing bush | |
| 19 | L3000-1005013A | Thrust shoe, crankshaft |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
