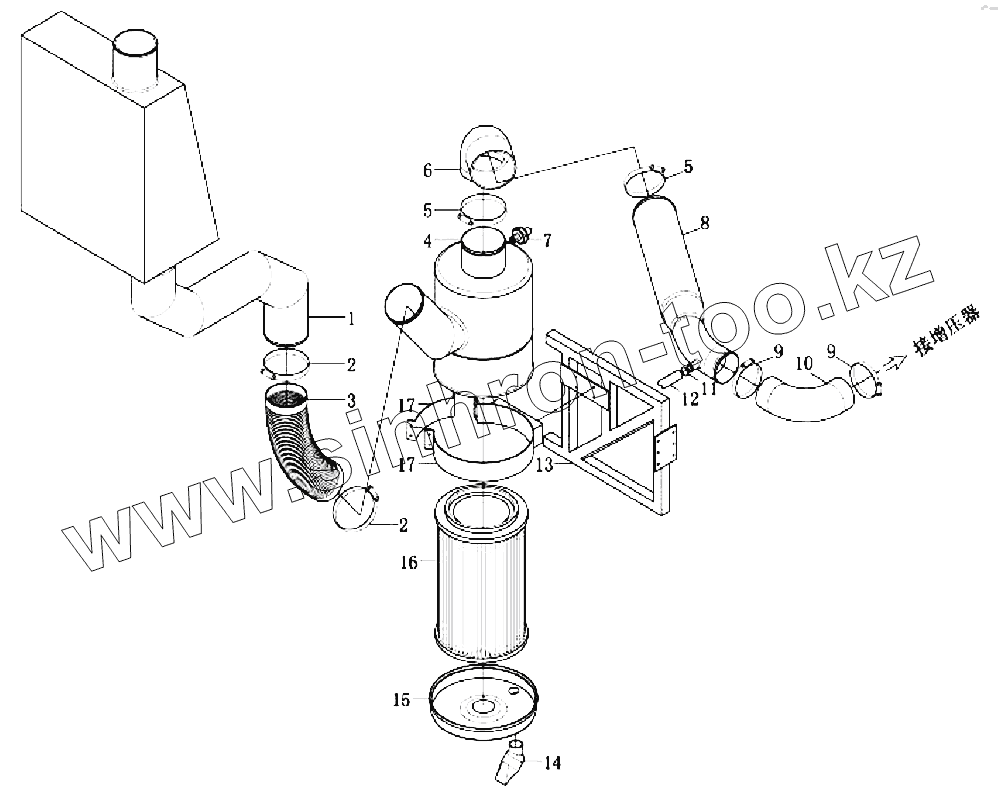

Каталог запасных частей к технике: King Long Автобус XMQ-6127. Air intake system
1
2
2
3
4
5
5
6
7
8
9
9
10
11
12
13
14
15
16
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Transitbox | Transit box, air intake | |
| 2 | Q675160 | Clip | |
| 3 | XMQ6122JW-1109032 | Rubber pipe | |
| 4 | 6127Y-F600-1109010 | Air filter | |
| 5 | Q675160 | Clip | |
| 6 | XMQ6127F-1109030 | Rubber pipe, air filter outlet | |
| 7 | DQ-KLQ7G-200 | Annunciator, air filter | |
| 8 | XMQ6127F-1109040 | Pipe, air filter | |
| 9 | Q675120 | Clip | |
| 10 | XMQ6885F-1109050 | Rubber pipe | |
| 11 | Q675-30 | Clip | |
| 12 | XMQ6115C-1109118 | Rubber pipe, compressor inlet | |
| 13 | 6120Y-F600-1109420 | Truss frame, left front | |
| 14 | 11R13-09121 | Air filter mouth, dust exhaust | |
| 15 | KLQ-82B-001 | Lower cover, air filter | |
| 16 | KLX-850/857 | Air filter core | |
| 17 | XMQ6128-1109050 | Clip, air filter |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
