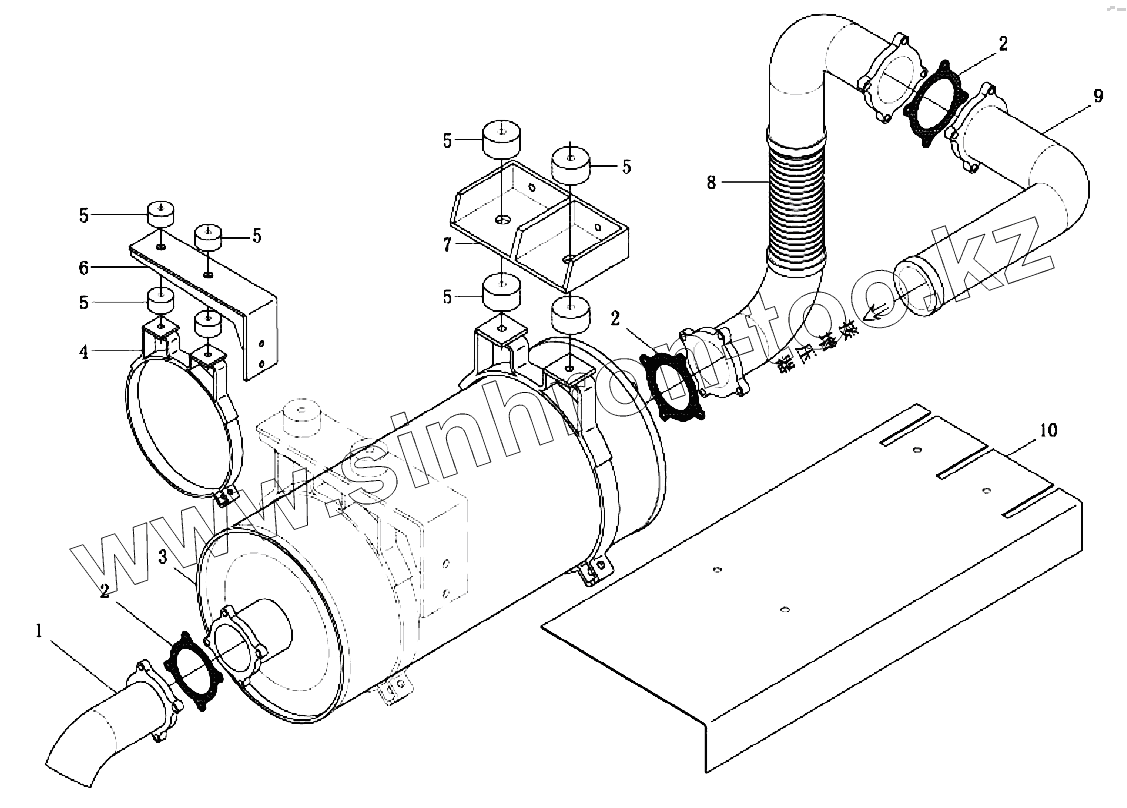

Каталог запасных частей к технике: King Long Автобус XMQ-6127. Air exhaust system
1
2a
2a
2a
2b
2b
2b
2c
2c
2c
3
4
5
5
5
5
5
5
6
7
8
9
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | XMQ6127F-1203052 | Tail pipe | |
| 2a | XMQ6118-1203051 | Seal gasket A, muffler | |
| 2b | XMQ6118-1203119 | Seal gasket B, muffler | |
| 2c | XMQ6118-1203119 | Seal gasket B, muffler | |
| 3 | XMQ6127-1201010-1 | Muffler assy | |
| 4 | XMQ6115F-1201021 | Clip, muffler | |
| 5 | 6798Y-F120-1201042 | Cushion | |
| 6 | XMQ6115F-1203025 | Rear bracket, muffler | |
| 7 | XMQ6115F-1203026 | Front bracket, muffler | |
| 8 | XMQ6120Y-1203010 | Exhaust pipe assy | |
| 9 | XMQ6127F-1119012 | Air outlet pipe, turbocharger | |
| 10 | Plate | Heat insulation plate, muffler |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
