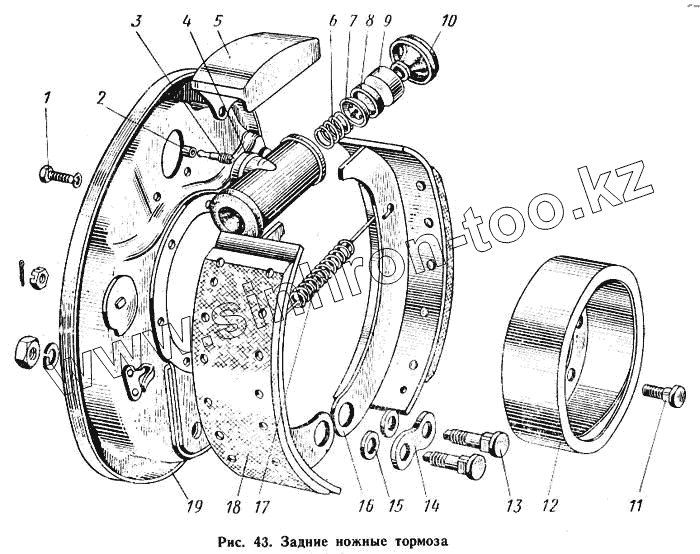

Каталог запасных частей к технике: КАВЗ-685. Задние ножные тормоза
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 250561-П8 | 250561-П8 | Гайка М16Х1,5 | |
| 293997-П | 293997-П | Заклепка 4,75Х11 фрикционной накладки переднего тормоза | |
| 293997-П | 293997-П | Заклепка 4,75Х11 фрикционной накладки переднего тормоза | |
| 53-3502106 | 53-3502106 | Накладка задней колодки заднего тормоза фрикционная | |
| 53-3502105 | 53-3502105 | Накладка передней колодки заднего тормоза фрикционная | |
| 252136-П2 | 252136-П2 | Шайба пружинная 10 | |
| 252139-П2 | 252139-П2 | Шайба пружинная 16 | |
| 258039-П | 258039-П | Шплинт 3Х20 | |
| 292816-П8 | 292816-П8 | Гайка М12Х 1,25 | |
| 1 | 201493-П8 | Болт М10Х16 крепления колесного /цилиндра заднего тормоза | |
| 2 | 12-3501049 | Колпачок трубки смазки датчика защитный | |
| 3 | 12-3501048 | Клапан колесного цилиндра переднего тормоза перепускной | |
| 4 | 56-3502046 | Цилиндр заднего тормоза колесный | |
| 5 | 53-3502050 | Экран колесного цилиндра заднего тормоза защитный | |
| 6 | 51-3502053 | Пружина колесного цилиндра заднего тормоза | |
| 7 | 51-3502052 | Чашка манжеты колесного цилиндра заднего тормоза уплотнительная | |
| 8 | 51-3502051 | Манжета поршня колесного цилиндра заднего тормоза уплотнительная | |
| 9 | 51-3502042 | Поршень колесного цилиндра заднего тормоза в сборе | |
| 10 | 51-3502058 | Колпак колесного цилиндра заднего тормоза защитный | |
| 11 | 290851-П8 | Болт М12Х1,25Х30 крепления щита заднего тормоза- | |
| 12 | 53-3502060 | Маслоотражатель заднего тормоза в сборе | |
| 13 | 56-3502068-А | Палец колодок переднего тормоза опорный | |
| 14 | 51-3501030-А | Пластина опорных пальцев колодок переднего тормоза | |
| 15 | 51-3501028 | Эксцентрик опорного пальца колодок переднего тормоза | |
| 16 | 53-3502091 | Колодка задняя и накладка фрикционная заднего тормоза в сборе | |
| 17 | 51-3501035 | Пружина колодок переднего тормоза стяжная | |
| 18 | 53-3502090 | Колодка передняя и накладка фрикционная заднего тормоза в сборе | |
| 19 | 53-3502012 | Щит заднего тормоза в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
